Knappen Autocirkel
Med autoalternativet Cirkel kan du definiera en cirkelmätning. Den här mätningstypen är praktisk om cirkeln finns i ett plan som inte är parallellt med något av arbetsplanen, eller om mätpunkter med jämna avstånd krävs för ofullständiga cirklar. Minst tre mätpunkter krävs för att mäta en cirkel. Standardantalet mätpunkter för att mäta en cirkel beror på standarden i läget INSTÄLLNING
Du använder alternativet Cirkel genom att öppna dialogrutan Autoelement för en cirkel (Infoga | Element | Autoelement | Cirkel).

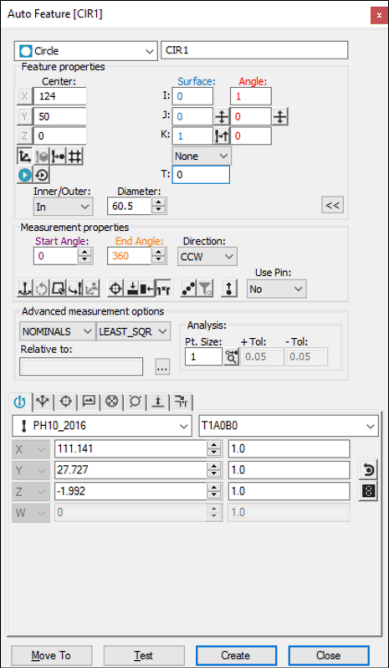

Dialogrutan Autoelement - Cirkel
Skapa elementet med en av följande metoder i den för närvarande öppna dialogrutan.
Använda ytdata på skärmen
Så här skapar du en cirkel med hjälp av ytdata:
Klicka på ikonen Yta i verktygsfältet Grafik (
).
Klicka en gång utanför eller inuti den önskade cirkeln. Mittpunkten och diametern (från CAD-data) på den markerade autocirkeln närmast punkten där du klickade i detaljmodellen visas i dialogrutan.
Gör eventuella ytterligare ändringar i dialogrutan.
Klicka på Skapa.
Använda ytdata med CMM
Om du vill skapa en cirkel med hjälp av ytdata med CMM-enheten tar du minst tre mätpunkter i hålet eller på tappen. CAD-ytan genomborras så nära mätspetsens kontaktplats som möjligt. De XYZ-värden som visas motsvarar den närmaste CAD-cirkeln och inte de faktiska mätpunkterna. IJK-värdena motsvarar ytnormalvektorn. Om ingen CAD-vinkelpunkt hittas, visar PC-DMIS den närmaste punkten och du uppmanas att ta ytterligare mätpunkter.
För den här mätmetoden ska du markera alternativet Sök nom i listan Läge. För mer information om nominella värden finns i avsnittet om "listan Läge" i grunddokumentationen om PC-DMIS.
Använda tråddata på skärmen
Du kan också använda CAD-tråddata för att skapa en autocirkel.
Så här skapar du cirkeln:
Klicka i närheten av den önskade tråden på cirkeln. Den valda cirkeln närmast punkten där du klickade i detaljmodellen visas markerad i PC-DMIS.
Kontrollera att rätt element har valts. Mätspetsens anloppsriktning är alltid vinkelrät mot elementet och mot centrumlinjens vektor för den aktuella mätspetsen. Värdet för den valda cirkelns centrumpunkt och diameter visas i dialogrutan när du har markerat tråden.
Gör eventuella ytterligare ändringar i dialogrutan och Mäthuvudsverktyg.
Klicka på Skapa.
Om det underliggande CAD-elementet inte är en cirkel eller båge kan det behövas fler klickningar för att identifiera elementet. Om fel element markeras kan du försöka med att klicka på minst två ytterligare platser på cirkeln.
Utan att använda CAD-data
Så här skapar du en cirkel utan att använda CAD-data:
Ta tre mätpunkter på ytan för att hitta planet som cirkeln finns i.
Ta ytterligare tre mätpunkter i hålet (eller på tappen). Autocirkeln beräknas med hjälp av de tre mätpunkterna. Du kan också ta ytterligare mätpunkter. PC-DMIS använder data från alla mätta mätpunkter tills du klickar på knappen Skapa. De XYZ-värden som visas är den beräknade mittpunkten för cirkeln (eller tappen).
Gör eventuella ytterligare ändringar i dialogrutan och på fliken Egenskaper för kontaktkörväg i Mäthuvudsverktyg.
Klicka på Skapa.
Skriva in data
Med den här metoden kan du skriva in önskade XYZ- och IJK-värden för cirkeln.
Skriv XYZ- och IJK-värden i dialogrutan.
Klicka på Skapa för att infoga elementet i mätrutinen.
Kalibrering av mätdonsscanning
För autoalternativet Cirkel finns det en strategi för kalibrering av mätdonsscanning så att du kan kalibrera en mätspets som kan användas med filtret för mätdonsscanning. Mer information finns i "Använda strategin för kalibrering av mätdonsscanning".
