Knappen Autocylinder
Med det automatiska mätalternativet för Cylinder kan du definiera en cylindermätning. Den här mätningstypen är användbar om mätpunkter med jämna avstånd krävs för ofullständiga cylindrar. För att mäta en autocylinder krävs minst sex mätpunkter.
Om du vill använda alternativet Cylinder öppnar du dialogrutan Autoelement för cylindern (Infoga | Element | Autoelement | Cylinder).

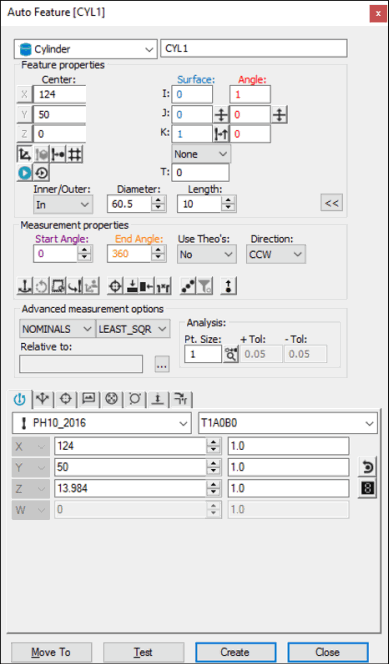

Dialogrutan Autoelement - Cylinder
Vissa punktmönster (t.ex. två rader med tre punkter på jämnt avstånd eller två rader med fyra punkter på jämnt avstånd) kan innebära att det finns flera sätt att konstruera eller mäta en cylinder. Bästanpassningsalgoritmen i PC-DMIS kan innebära att cylindern konstrueras med en oväntad lösning. För de bästa resultaten, ska du använda ett punktmönster som eliminerar oväntade lösningar för mätta eller konstruerade cylindrar.
Skapa elementet med en av följande metoder i den för närvarande öppna dialogrutan.
Använda ytdata på skärmen
Så här skapar du en cylinder med hjälp av ytdata:
Klicka på ikonen Yta i verktygsfältet Grafik (
).
Placera muspekaren (utanför eller inuti den önskade cylindern).
Klicka en gång på en yta nära cylindern. Den valda cylindern markeras i PC-DMIS. Mittpunkten och diametern från CAD-data för den markerade cylindern visas i dialogrutan. Då markeras änden av cylindern närmast punkten där du klickade i detaljmodellen.
Definiera längden på cylindern i fälten Startdjup och Slutdjup på fliken Egenskaper för kontaktkörväg i Mäthuvudsverktyg.
Gör eventuella ytterligare ändringar i dialogrutan och på fliken Egenskaper för kontaktkörväg i Mäthuvudsverktyg.
Klicka på knappen Skapa.
Använda ytdata med CMM
Så här skapar du en cylinder med hjälp av ytdata med mätmaskinen:
Ta tre mätpunkter i hålet eller på tappen.
Flytta mätspetsen till ett annat djup.
Ta tre ytterligare mätpunkter. CAD-ytan genomborras så nära mätspetsens kontaktplats som möjligt.
De XYZ-värden som visas motsvarar den närmaste CAD-cylindern och inte de faktiska mätpunkterna. IJK-värdena motsvarar ytnormalvektorn. Om ingen CAD-cylinder hittas, visar PC-DMIS den närmaste punkten och du uppmanas att ta ytterligare mätpunkter.
För den här mätmetoden ska du markera alternativet Sök nom i listan Läge. För mer information om nominella värden finns i avsnittet om "listan Läge" i grunddokumentationen om PC-DMIS.
Använda tråddata på skärmen
Du kan också använda CAD-tråddata för att skapa en cylinder.
Så här skapar du cylindern med hjälp av tråddata:
Klicka i närheten av den önskade tråden på cylindern. Den valda tråden och slutet av cylindern närmast punkten där du klickade i detaljmodellen visas markerade i PC-DMIS.
Kontrollera att rätt element har valts.
Mätspetsens anloppsriktning är alltid vinkelrät mot elementet och mot centrumlinjens vektor för den aktuella mätspetsen. Värdet för den valda cylinderns centrumpunkt och diameter visas i dialogrutan när du har markerat tråden.
Om det underliggande CAD-elementet inte är en cylinder, cirkel eller båge kan det behövas fler klickningar för att identifiera elementet. Om fel element markeras kan du försöka med att klicka på minst två ytterligare platser på cylindern.
Utan att använda CAD-data
Så här skapar du en cylinder utan att använda CAD-data:
Ta tre mätpunkter på ytan för att hitta planet som cylindern finns i.
Ta tre mätpunkter i hålet (eller på tappen).
Ta ytterligare tre mätpunkter i ett annat lager.
Tunnplåtscylindern beräknas med hjälp av samtliga sex mätpunkter. Ibland kan det vara bra att ta en mätpunkt mellan de två lagren om det är svårt att identifiera elementtypen. PC-DMIS använder data från alla mätta mätpunkter tills knappen Skapa har valts. De XYZ-värden som visas är den beräknade mittpunkten för cylindern (eller tappen).
Skriva in data
Med den här metoden kan du skriva in önskade XYZ- och IJK-värden för cylindern.
Skriv XYZ- och IJK-värden i dialogrutan.
Klicka på Skapa för att infoga elementet i mätrutinen.
