Skapa en autokantpunkt

Knappen Autokantpunkt

Med det automatiska mätalternativet för Kantpunkt kan du definiera en punktmätning som ska göras på detaljens kant. Den här mätningstypen är användbar om materialet i detaljen är så tunt att en mycket exakt CMM-mätpunkt krävs. Fem stödpunkter behövs för att en kantpunkt ska kunna mätas korrekt.

Om du vill använda alternativet Kantpunkt öppnar du dialogrutan Autoelement för den kantpunkten (Infoga | Element | Auto | Punkt | Kant).

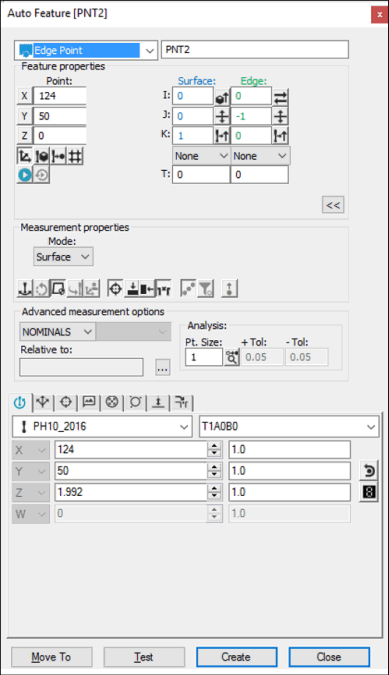

Dialogrutan Autoelement - Kantpunkt

Skapa elementet med en av följande metoder i den för närvarande öppna dialogrutan.

Använda ytdata på skärmen

Så här skapar du en kantpunkt med hjälp av ytdata:

1. Klicka på ikonen Yta i verktygsfältet Grafik ().

2. Klicka en gång på ytan nära kanten där du vill skapa autokantpunkten.

3. Kontrollera att rätt yta har markerats. Värdet för den valda kantpunkten och vektorn visas i dialogrutan när du har valt punkten. Riktningen för ytans normalvektor avgörs av vilken sida av detaljen som är åtkomlig för mätspetsen. Om båda sidorna är lika åtkomliga används normalen från CAD-data. Använd ikonen Vänd vektor i dialogrutan, om du vill ändra anloppsriktningen.

4. Klicka på Skapa för att infoga elementet i mätrutinen. Om du råkar klicka flera gånger innan du klickar på knappen Skapa skrivs den tidigare informationen över med nya data.

Använda ytdata med CMM

Så här skapar du en kantpunkt med hjälp av ytdata med CMM-enheten:

1. Rör vid en punkt nära den önskade kanten på detaljen med mätspetsen.

2. Försök göra skaftet så vinkelrätt mot ytan som möjligt.

CAD-ytan genomborras så nära mätspetsens kontaktplats som möjligt. De XYZ-värden som visas motsvarar den närmaste CAD-kanten och inte den faktiska mätpunkten. IJK-värdena motsvarar ytnormalvektorn.

Om ingen CAD-kant hittas, visar PC-DMIS den närmaste punkten och du uppmanas att ta ytterligare mätpunkter.

Om du tar en andra mätpunkt på den motsatta ytan innan du klickar på knappen Skapa ändrar PC-DMIS lägesvärdena i enlighet med detta. De vektorer som visas ändras dock inte.

Använda tråddata på skärmen

Du kan också använda CAD-tråddata för att skapa en kantpunkt.

Så här skapar du en kantpunkt:

1. Klicka nära den önskade tråden på kantsidan (inte inom den översta ytans begränsningar). Hela den valda tråden markeras i PC-DMIS.

2. Kontrollera att rätt element har valts.

Mätspetsens anloppsriktning är alltid vinkelrät mot linjen och mot centrumlinjens vektor för den aktuella mätspetsen. Mätspetsen närmar sig detaljen från den sida av kanten som du klickade på. Värdet för den valda kantpunkten och vektorn visas i dialogrutan när du har valt tråden.

Om ytterligare en punkt krävs klickar du på den motsatta tråden på (normal-)ytan.

Använda tråddata med mätmaskinen

Så här skapar du en kantpunkt med hjälp av tråddata med mätmaskinen:

1. Rör vid en punkt nära den önskade kanten på detaljen med mätspetsen.

2. Försök göra skaftet så vinkelrätt mot ytan som möjligt.

CAD-tråden genomborras så nära mätspetsens kontaktplats som möjligt. De XYZ-värden som visas motsvarar den närmaste CAD-kanten och inte den faktiska mätpunkten. IJK-värdena motsvarar ytnormalvektorn. Om ingen CAD-kant hittas, visar PC-DMIS den närmaste punkten och du uppmanas att ta ytterligare mätpunkter.

Om du tar en andra mätpunkt på den motsatta ytan innan du klickar på knappen Skapa ändrar PC-DMIS lägesvärdena i enlighet med detta. De vektorer som visas ändras dock inte.

Utan att använda CAD-data

Så här skapar du en kantpunkt utan att använda CAD-data:

1. De första tre mätpunkterna som tas anger den nominella ytvektorn.

2. De två följande mätpunkterna hittar och visar den andra vektorn. Det här värdet anger den motsatta riktningen i jämförelse med CMM-anloppsvektorn (och pekar alltså bort från ytan).

3. Den sista (sjätte) mätpunkten anger det faktiska läget för kantpunkten.

Skriva in data

Med den här metoden kan du skriva in önskade XYZ- och IJK-värden för kantpunkten.

1. Skriv XYZ- och IJK-värden i dialogrutan.

2. Klicka på Skapa för att infoga elementet i mätrutinen.
