Skapa ett autoelement av typen Rundat spår

Knappen Rundat autospår

Med alternativet Rundat spår kan du definiera en mätning av ett rundat spår. Den här mätningstypen är användbar om du inte vill mäta en serie linjer och cirklar, eller konstruera skärningspunkter och medelpunkter utifrån dem. För att mäta ett rundat spår krävs minst sex mätpunkter.

Autoelement av typen rundat spår med minst sex mätpunkter

Om du vill använda alternativet Rundat spår öppnar du dialogrutan Autoelement för rundade spår (Infoga | Element | Autoelement | Rundat spår).

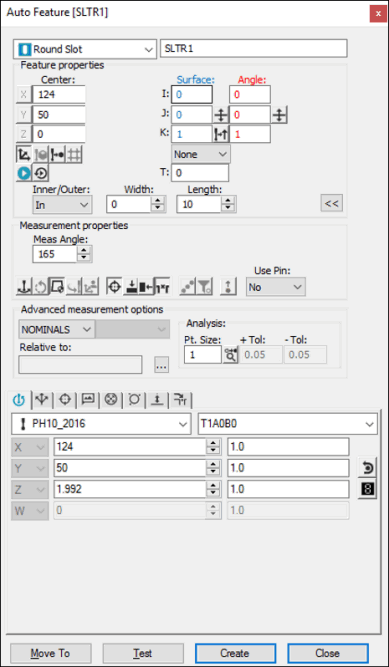

Dialogrutan Autoelement - Rundat spår

Skapa elementet med en av följande metoder i den för närvarande öppna dialogrutan.

Använda ytdata på skärmen

Följ stegen nedan för att skapa en mätning av ett rundat spår med hjälp av ytdata:

  1. Klicka på ikonen Yta i verktygsfältet Grafik ().

  2. Klicka en gång på någon del av spåret som visas i Grafikfönstret.

  3. Gör eventuella ytterligare ändringar i dialogrutan och Mäthuvudsverktyg.

  4. Klicka på Skapa.

Använda ytdata med CMM

Om du vill skapa en mätning av ett rundat spår med hjälp av ytdata med CMM-enheten rör du vid varje båge tre gånger.

För den här mätmetoden ska du markera alternativet Sök nom i listan Läge. För mer information om nominella värden finns i avsnittet om "listan Läge" i grunddokumentationen om PC-DMIS.

Använda tråddata på skärmen

Du kan också använda CAD-tråddata för att skapa ett rundat spår. Använd den animerade mätspetsen och klicka i närheten av en tråd på spåret som visas i Grafikfönstret.

Använda tråddata med mätmaskinen

Om du vill skapa en mätning av ett rundat spår med hjälp av tråddata med mätmaskinen, rör du vid varje båge en eller tre gånger.

Om de CAD-data som definierar ändarna för spåret uttryckligen är av typen CIRKEL eller BÅGE (d.v.s. ett IGES 100-element) tas automatiskt ytterligare två mätpunkter på bågen. Om båda ändarna är av denna typ räcker det att peka på varje båge för att mäta den här elementtypen.

För den här mätmetoden ska du markera alternativet Sök nom i listan Läge. För mer information om nominella värden finns i avsnittet om "listan Läge" i grunddokumentationen om PC-DMIS.

Utan att använda CAD-data

Om ett rundat spår ska skapas utan att CAD-data används rör du tre gånger vid varje båge (totalt sex mätpunkter).

Skriva in data

Med den här metoden kan du skriva in önskade XYZ- och IJK-värden för det rundade spåret.

  1. Skriv XYZ- och IJK-värden i dialogrutan.

  2. Klicka på Skapa för att infoga elementet i mätrutinen.
