Knappen Rätvinkligt autospår
Med det automatiska mätningsalternativet för Rätvinkligt spår kan du definiera en mätning av ett rätvinkligt spår. Den här mätningstypen är användbar om du inte vill mäta en serie linjer och konstruera skärningspunkter och medelpunkter utifrån dem. För att mäta rätvinkliga spår krävs fem mätpunkter (eller sex om du väljer Ja i listan Breddmätn.).

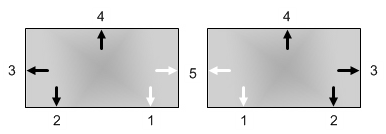

Om du har en ytvektor på 0,0,1 och en vinkelvektor på 1,0,0 kommer PC-DMIS att ta mätpunkterna enligt vad som visas nedan:

Autoelement av typen rätvinkligt spår mätt med fem mätpunkter

Autoelement av typen rätvinkligt spår mätt med sex mätpunkter
Om du vill använda alternativet Rätvinkligt spår öppnar du dialogrutan Autoelement för rätvinkliga spår (Infoga | Element | Autoelement | Rätvinkligt spår).

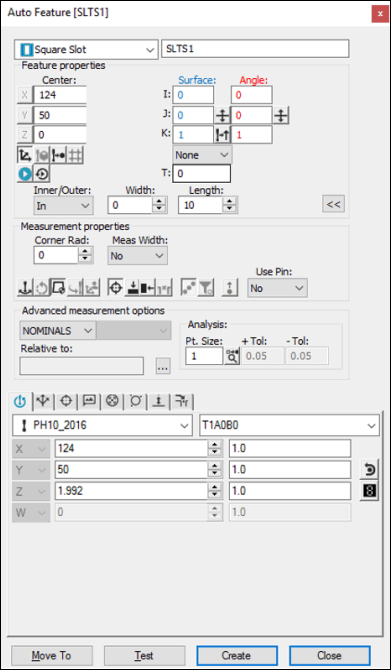

Dialogrutan Autoelement - Rätvinkligt spår
Skapa elementet med en av följande metoder i den för närvarande öppna dialogrutan.
Använda ytdata på skärmen
Följ stegen nedan för att skapa ett rätvinkligt spår med hjälp av ytdata:
Klicka på ikonen Yta i verktygsfältet Grafik (
).
Klicka någonstans på ytan i närheten av det rätvinkliga spåret. Dialogrutan fylls automatiskt i med information som hämtas från modellen.
Gör eventuella ytterligare ändringar i dialogrutan.
Klicka på Skapa.
Använda ytdata med CMM
Följ stegen nedan för att skapa ett rätvinkligt spår med mätmaskinen med hjälp av ytdata:
Rör två gånger vid spårets långsida med mätspetsen.
Rör vid detaljen på spårets kortsida.
Fortsätt runt spåret och rör vid nästa långsida.
Rör sedan vid den sista kortsidan.
Gör eventuella ytterligare ändringar i dialogrutan och Mäthuvudsverktyg.
Klicka på Skapa.
Beröringarna ska ske i ett cirkelmönster (medurs eller moturs).
För den här mätmetoden ska du markera alternativet Sök nom i listan Läge. För mer information om nominella värden finns i avsnittet om "listan Läge" i grunddokumentationen om PC-DMIS.
Använda tråddata på skärmen
Följ stegen nedan för att skapa ett rätvinkligt spår med hjälp av CAD-tråddata:
Klicka en gång nära det rätvinkliga spåret. Dialogrutan fylls automatiskt i med information som hämtas från modellen.
Gör eventuella ytterligare ändringar i dialogrutan och Mäthuvudsverktyg.
Klicka på Skapa.
Använda tråddata med mätmaskinen
Följ stegen nedan för att skapa ett rätvinkligt spår med mätmaskinen med hjälp av tråddata:
Rör två gånger vid spårets långsida med mätspetsen.
Rör vid detaljen på spårets kortsida.
Fortsätt runt spåret och rör vid nästa långsida.
Rör sedan vid den sista kortsidan.
Gör eventuella ytterligare ändringar i dialogrutan och Mäthuvudsverktyg.
Klicka på Skapa.
Beröringarna ska ske i ett cirkelmönster (medurs eller moturs).
För den här mätmetoden ska du markera alternativet Sök nom i listan Läge. För mer information om nominella värden finns i avsnittet om "listan Läge" i grunddokumentationen om PC-DMIS.
Utan att använda CAD-data
Följ stegen nedan för att skapa ett rätvinkligt spår utan att använda CAD-data:
Hitta den översta ytan med hjälp av tre mätpunkter.
Ta två mätpunkter på en av spårets långsidor.
Ta en mätpunkt på var och en av de tre återstående sidorna i spåret. Ta punkterna medurs. (Totalt ska det alltså finnas åtta mätpunkter.)
Gör eventuella ytterligare ändringar i dialogrutan och Mäthuvudsverktyg.
Klicka på Skapa.
Mätpunkterna ska tas i ett cirkelmönster (medurs eller moturs).
Skriva in data
Med den här metoden kan du skriva in önskade XYZ- och IJK-värden för det rätvinkliga spåret.
Skriv XYZ- och IJK-värden i dialogrutan.
Klicka på Skapa för att infoga elementet i mätrutinen.
