Med strategin för centrering vid scanning av gängor för autoelement av typen cylinder utförs en scanning av gängor genom att mäthuvudet hålls centrerat i gängan. Om du använder den här strategin måste diametern på mätspetsen vara större än storleken på de dalar som finns mellan gängorna för att undvika kontakt med skaftet.
Den här strategin stöds endast på Leitz-styrenheterna B4 och B5.
Följande egenskaper finns:

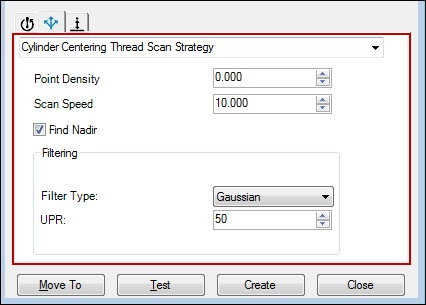

Exempel på egenskaper för centrering vid scanning av gängor
Punkttäthet
Skriv in eller välj antalet avläsningar per mätenhet som ska tas under scanningen.
Scanhastighet
Skriv in eller välj scanhastighet (mm/sek).
Sök nadir
Markera den här kryssrutan för att ta två mätpunkter på något olika platser i gängan för att avgöra den bästa startplatsen för scanningen. Programvaran använder punkten som är djupast i gängan.
Området Filtrering
Filtertyp – Välj filtertyp:
Ingen - Det här alternativet gör att ingen filtertyp tillämpas för scandatauppsättningen.
Gaussiskt – Det här alternativet gör att ett gaussiskt, cylindriskt filter tillämpas på scandatauppsättningen.
UPR - Det här alternativet definierar antalet vågor per varv. Standardinställningen är 50. Det här värdet gäller endast för cylindrar och cirklar. Alternativet döljs i programvaran om du väljer Ingen i listan Filtertyp.
