När du har skapat ett element kan du beräkna utvärderingar för din rapport. Du kan generera utvärderingar när som helst under inlärningen av mätrutinen och du kan skräddarsy dem efter olika specifikationer. Resultatet av varje utvärderingsåtgärd visas i Redigeringsfönstret.
Det här steget genererar fyra olika utvärderingar:
Cirkuläritet av cirklarna 2 till och med 9
Vinkelräthet för linje 2 med cylinder 4
Koncentritet för cylinder 1 med cylinder 2
Vinkelräthet för cylinder 3 med cylinder 2
Den här genomgången använder geometriska toleranser för att beräkna utvärderingar. Välj Infoga | Utvärderingar och kontrollera att menyalternativet Använd äldre utvärderingsmetoder inte är markerat. Information om hur man skapar utvärderingar med geometriska toleranser finns i kapitlet "Använda geometriska toleranser" i den grundläggande dokumentationen för PC-DMIS.
Definiera referenser
Innan du kan definiera utvärderingarna måste du först definiera referenserna:
Klicka först i slutet av Redigeringsfönstret.
Välj Infoga | Utvärderingar | Referensdefinition för att öppna dialogrutan Referensdefinition.
Skapa följande referenser med dialogrutan Referens:
Referens A - CYL4
Referens B - CYL2
Den första utvärderingen
Skapa därefter den första utvärderingen, cirkuläriteten av cirklarna 2 till och med 9:
Välj Infoga | Utvärdering | Cirkuläritet för att öppna dialogrutan Geometrisk tolerans.
Sätt ID till FCFCIRTY1.
Utgå från listan Element, välj CIR2, tryck på Skift och välj CIR9.

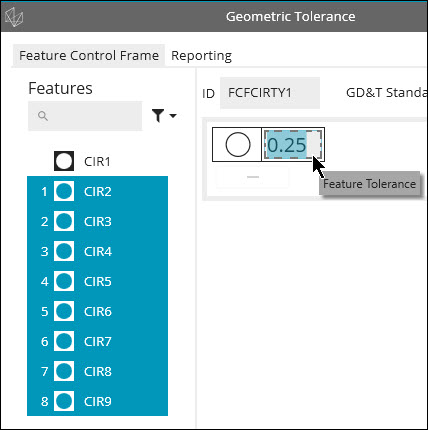

Utgå från redigeraren för toleransrektanglar (FCF) på dialogrutan och klicka på området Elementtolerans och definiera en tolerans på 0,25.
Klicka på Skapa och sedan på Avbryt.
Den andra utvärderingen
Skapa därefter den andra utvärderingen, vinkelrätheten för linje 2 med CYL4 (referens A):
Välj Infoga | Utvärdering | Vinkelräthet för att öppna dialogrutan Geometrisk tolerans.
Sätt ID till FCFPERP1.
Välj LIN2 från listan Element.
Utgå från redigeraren för toleransrektanglar, klicka på området Elementtolerans och definiera en tolerans på 0,25.
Klicka på plustecknet (+) bredvid för att lägga till referensen. Sätt den till A.
Klicka på Skapa och sedan på Avbryt.
Den tredje utvärderingen
Skapa därefter den tredje utvärderingen, koncentriteten av cylinder 1 med cylinder 2 (referens B):
Välj Infoga | Utvärdering | Koncentritet för att öppna dialogrutan Geometrisk tolerans.
Sätt ID till FCFCONCEN1.
Välj CYL1 från listan Element.
Utgå från Toleransrektangel (FCF) i redigeraren för toleransrektanglar, klicka på en del av toleransen och definiera en tolerans på 0,25.
Klicka på plustecknet (+) bredvid för att lägga till referensen. Sätt den till B.
Klicka på Skapa och sedan på Avbryt.
Den fjärde utvärderingen
Skapa därefter den fjärde utvärderingen, vinkelrätheten för cylinder 3 med cylinder 2 (referens B):
Välj Infoga | Utvärdering | Vinkelräthet för att öppna dialogrutan Geometrisk tolerans.
Sätt ID till FCFPERP2.
Välj CYL3 från listan Element.

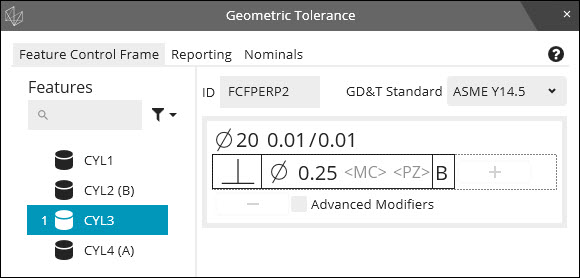

Utgå från Toleransrektangel (FCF) i redigeraren för toleransrektanglar, klicka på en del av toleransen och definiera en tolerans på 0,25.
Klicka på plustecknet (+) bredvid för att lägga till referensen. Sätt den till B.
Klicka på Skapa och sedan på Avbryt.

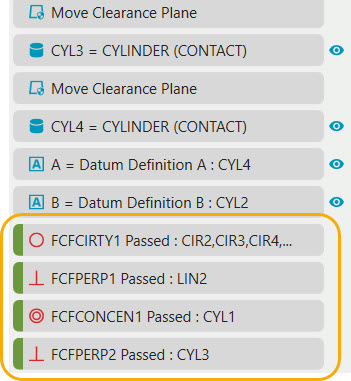

Visa översiktsläget. Din mätrutin ska nu ha följande referensdefinitioner och utvärderingskommandon:
Gå till nästa steg: "Markera de element som ska köras".
