Definiera ett mäthuvud

För den här genomgången måste mäthuvudet stödja följande två mäthuvudsvinklar. De måste vara kalibrerade.

Alternativt så kan du använda ett stjärnmäthuvud med mätspetsar som kan mäta detaljens topp- och frontyta. Om mäthuvudet på din maskin kan göra en av dessa måste du kontrollera att mäthuvudet i dialogrutan Mäthuvud (Infoga | Maskinvarudefinition | Mäthuvud) stämmer överens med vad som finns i maskinen.

Observera att anvisningarna i resten av denna genomgång förutsätter att du har ett vridbart mäthuvud med ovanstående kalibrerade vinklar.

Mer information

Denna genomgång använder ett indexerbart PH10MQH-mäthuvd med en 2 mm rubinmätspets på ett 50 mm skaft. Informationen här förklarar hur man väljer eller skapar ett liknande mäthuvud.

Indexerbart PH10-mäthuvud

Ditt mäthuvud måste ha följande två aktiva mätspetsvinklar. De måste vara kalibrerade.

T1A0B0
T1A90B-180

Den här genomgången omfattar inte kalibreringsprocessen för mätspetsen. Läs "Kalibrera mätspetsar" i kapitlet "Ställa in och använda mäthuvuden" om du behöver kalibrera en mätspets.

Öppna dialogrutan genom att välja Mäthuvud (Infoga | Maskinvarudefinition | Mäthuvud) om den inte redan är öppen.

Med dialogrutan Mäthuvud måste du välja eller skapa ett liknande beröringskänsligt mäthuvud.

Dialogrutan Mäthuvud med några kalibrerade mätspetsar

När du klickar på OK används det här mäthuvudet av PC-DMIS för att mäta detaljen.

Mer information om hur man definierar mäthuvuden finns i "Definiera mäthuvuden" i kapitlet "Ställa in och använda mäthuvuden".

Välja ett befintligt mäthuvud

Utgå från dialogrutan Mäthuvud och klicka på pilen vid listrutan Mäthuvudsfil.
Välj ett mäthuvud. Det måste ha två kalibrerade mätspetsar enligt beskrivningen tidigare i detta avsnitt. Kalibrerade mäthuvudsfiler har inte någon asterisk bredvid mätspetsen i listan Aktiv mätspets.
Välj mätspets T1A0B0.
Klicka på OK.

Skapa ett nytt mäthuvud

Utgå från dialogrutan Mäthuvud och följ proceduren nedan. Med den här proceduren väljer du mäthuvud, eventuella förlängningar och vilka mätspetsvinklar som ska användas. Området Beskrivning innehåller de tillgängliga mäthuvudsalternativen i bokstavsordning.

Skriv in ett namn för mäthuvudet i rutan Mäthuvudsfil i den övre delen av dialogrutan.
Välj uttrycket Inget mäthuvud definierat från området Beskrivning.
Välj önskat mäthuvud från listan Beskrivning och tryck på Enter.
Välj raden Tom anslutning, nr 1 och fortsätt välja mäthuvudsdelar som du behöver tills mäthuvudet har monterats klart.

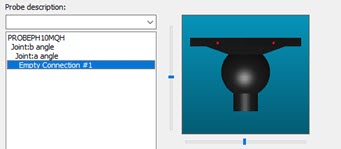

Raden Tom anslutning, nr 1

Ditt färdiga mäthuvud måste ha två kalibrerade mätspetsar enligt beskrivningen tidigare i detta avsnitt.
Klicka på OK när du är klar för att spara mäthuvudet och stänga dialogrutan Mäthuvud. Ett LADDA_MÄTH-kommando infogas i Redigeringsfönstret som pekar på mäthuvudet.
Leta upp verktygsfältet Inställningar i området med verktygsfält och titta på listan Mätspetsar. Den definierade mätspetsen visas där också.

Du måste ha en aktiv anslutning till internet för att visa den här videon.

Du kan även klicka på ikonen Mäthuvudsguiden () i verktygsfältet Guider för att öppna mäthuvudsguiden och använda den för att definiera ditt mäthuvud. Med hjälp av mäthuvudsguiden kan du definiera ett mäthuvud i ett enklare gränssnitt.

När du har ett mäthuvud med ovanstående kalibrerade mätspetsar definierar du i nästa steg vilka element som ska mätas för uppriktningen.

Steg 6: Definiera ett mäthuvud
