Kalibreringen av mätspetsarna anger läget och diametern på dina mätspetsar. Du kan inte köra mätrutinen och mäta detaljen förrän mätspetsarna är kalibrerade. Termerna "kalibrering" och "kvalificering" är ömsesidigt utbytbara.
Följ stegen nedan för att starta kalibreringsprocessen:
Gå till dialogrutan Mäthuvud (Infoga | Maskinvarudefinition | Mäthuvud) och kontrollera att listan Aktiva mätspetsar har de mätspetsvinklar som du vill använda.
Välj de mäthuvuden eller mätspetsar som du vill kalibrera i listan.
Klicka på Mät så öppnas dialogrutan Kalibrera mätspetsar.
Om det finns en växlare och den aktiva mäthuvudsfilen inte är mäthuvudskonfigurationen för mäthuvudet lämnas den laddade mäthuvudskonfigurationen automatiskt den nödvändiga konfigurationen hämtas.

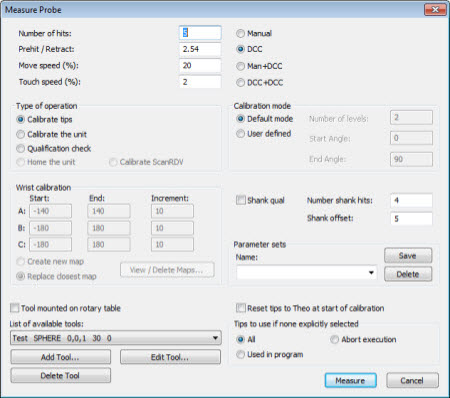

Dialogrutan Kalibrera mätspetsar
I dialogrutan Kalibrera mätspetsar visas inställningarna som används för mätning vid kalibrering av en mätspets. Markera de alternativ du vill använda och klicka på Mät för att starta.
Krav innan kalibrering
Du måste definiera en kalibreringsnormal innan kalibreringsprocessen kan påbörjas. Vilken typ av mätning som ska göras av kalibreringsnormalen beror på typen av kalibreringsnormal (normalt en sfär) och typen av mätspets (kula, skiva, kon, skaft, optisk).
Välj en kalibreringsnormal i listan Tillgängliga kalibreringsnormaler.
Klicka på Lägg till normal för att definiera en ny kalibreringsnormal som då läggs till i listan med tillgängliga kalibreringsnormaler.
Klicka på Ändra normal för att ändra konfigurationen för den valda kalibreringsnormalen.
Klicka på Ta bort normal för att ta bort den valda kalibreringsnormalen.
När kalibreringen startar
Ett av två slags meddelanden visas i PC-DMIS med en fråga om kalibreringsverktyget har tagits bort. Typen beror på maskinens möjlighet att ta CNC-mätpunkter för att hitta kalibreringsnormalen:
Meddelanderuta med JA/NEJ
PC-DMIS visar denna dialogruta för maskiner som inte stöder funktionen för att hitta kalibreringsnormalen med CNC-mätpunkter (till exempel maskiner som endast hanteras manuellt):
Har kalibreringsnormalen flyttats, eller maskinens nollpunkt ändrats? VARNING: Mätspetsen kommer att vridas till MÄTSPETS1!
Ja Nej
Dialogrutan Kalibreringsnormalen har flyttats
PC-DMIS visar dialogrutan Kalibreringsnormalen har flyttats om mätmaskinen och mäthuvudskonfigurationen stöder funktionen för att hitta kalibreringsnormalen med CNC-mätpunkter:
Dialogrutan Kalibreringsnormalen har flyttats
Om du väljer Nej visas dialogrutan Körning. Men det krävs inte några manuella mätpunkter om det inte behövs för den valda mätmetoden (t.ex. manuell mätning).
Om du väljer Ja (manuell mätpunkt för att lokalisera normalen) öppnas dialogrutan Körning i PC-DMIS. Då behöver du ta en eller fler mätpunkter till i manuellt läge (beroende på typ av normal) innan kalibreringen kan fortsätta.
Om du väljer Ja (CNC-mätpunkter för att lokalisera normalen) visas dialogrutan Körning och en sökning efter kalibreringsnormalen med hjälp av CNC-mätpunkter startar automatiskt. Du kan använda detta alternativ när du har positionerat om kalibreringsnormalen till ett läge nära det tidigare läget.
Om kontroll av benkollision för en portalmätmaskin under kalibrering
Nu visas dialogrutan Kollisionskontroll i PC-DMIS. Du får frågan om du vill köra en kontroll av benkollision:
Dialogrutan Kollisionskontroll - meddelande om kollisionskontroll
Om du väljer Nej går PC-DMIS vidare med standardrutinen för kalibrering (det sker ingen kontroll av benkollision).
Om du svarar Ja verifieras eventuella kollisioner med de nuvarande gränserna i området Mätmaskingränser på fliken Detalj/maskin i dialogrutan Inställningsval. Vid behov läggs säkerhetsrörelser till. Dialogrutan Kollisionskontroll visas med namnet på mätspetsen som kontrolleras:
Dialogrutan Kollisionskontroll - namn på mätspetsen
Kontrollen av benkollision tar några sekunder att köra. Tiden beror på antalet valda mätspetsar. Använd knapparna Stopp eller Avbryt för att stoppa eller avbryta kontrollen. Vid behov lägger PC-DMIS till säkerhetsrörelser (mätspetsen gör en återgång efter behov) för att undvika möjliga kollisioner med mätmaskinens ben och mätdonet (PC-DMIS har stöd för flera mätdon på horisontella maskiner och maskiner med dubbla armar).
När kontrollen av benkollision har körts av PC-DMIS körs vid behov mätrutinen som har förbättrats med säkerhetsrörelserna.
I vissa situationer kan kontrollen av benkollision hitta mätspetsrotationer som orsakar kollisioner som inte automatiskt kan lösas. Om kalibreringen då inte kan köras på säkert sätt avbryts den av PC-DMIS. Meddelandet "Kan inte kalibrera" visas och mätspetsarna med problem visas i en lista.
Kontrollen av benkollision är tillgänglig när du kör kalibreringsrutinen direkt från dialogrutan Mäthuvud eller kommandot AUTOKALIBRERING när du har vertikala kalibreringsnormaler, så som är fallet med portalmaskiner. Alternativet för benkollision är inte tillgängligt för stjärnmäthuvuden eller lasersensorer, och det fungerar inte heller med automatiska funktioner.
När mätningen är slutförd
När mätningen är klar beräknas kalibreringsresultaten i PC-DMIS på lämpligt sätt för typen av mäthuvud, normalen som används och funktionen som begärts. Skillnaden mellan de två Ja-alternativen i dialogrutan Kalibreringsnormalen har flyttats är om en manuell mätpunkt behöver tas under mätningen eller inte. I efterföljande beräkningar av mätningarna är de båda Ja-alternativen likvärdiga.
Efter kalibreringen visas en kort sammanfattning för varje mätspets i listan Aktiva mätspetsar i dialogrutan Mäthuvud. Om du vill visa detaljer om resultatet av kalibreringen klickar du på Resultat i dialogrutan.
Omkalibrering
Generellt så kan PC-DMIS inte avgöra om en mätspets behöver kalibreras om. Var noga med att utföra en omkalibrering om mätspetsen förändras på något sätt.
