När du vill kompensera mätningen för en temperatur annat än 20°C som krävs enligt ISO-1, välj Infoga | Parameterändring | Temperaturkompensering. Följande dialogruta visas:

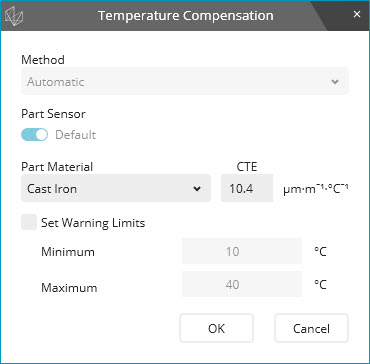

Dialogrutan temperaturkompensering
Listan Metod - Från listan välj metoden temperaturkompensering:
Automatiskt - Den automatiska metoden är standardmetoden. Den är tillgänglig för de flesta maskiner som är anslutna till en Hexagon-styrenhet. Dessa styrenheter kan mäta temperaturen genom att använda en sensor som är monterad på skalorna och har en eller flera sensorer som kan fästas på en detalj.
Om denna metod väljs, läser PC-DMIS temperaturer från styrenheten. Du behöver inte ange någon temperatur.
Manuell - Tredje parts utrustning (styrenhet som inte kommer från Hexagon) kanske inte stöder den automatiska metoden för mätning av temperatur. För dessa styrenheter, är endast den manuella metoden tillgänglig. För denna metod, mäter du och anger temperaturen vid tidpunkten för exekvering av mätrutinen.
Den manuella metoden är tillgänglig om kryssrutan Tillåt manuell metod väljs i dialogrutan Inställningar för temperaturkompensering .
Om du väljer denna metod, visas dialogrutan Manuell temperatur under exekvering av mätrutinen:
Dialogrutan manuell temperatur
För en Hexagon-mätmaskin, läser PC-DMIS och anger temperaturer för X-skala, Y-skala, och Z-skala från styrenheten. Du kan inte ändra temperaturerna.
Du måste använda en anpassad sensor för att mäta detaljens temperatur. Ange temperaturen i rutan Detalj.
Om styrenheten inte stöder en temperatursensor, måste du ange temperaturer för X-skala, Y-skala, Z-skala, och detalj.
Klicka på OK när du vill fortsätta med körningen av mätrutinen.
Om du använder en Leica-bärbar tracker, välj lämplig metod för temperaturkompensering:
Om din bärbara Tracker är utrustad med en a detaljtemperatursensor som kan läsa detaljtemperaturen, kan du antingen välja den automatiska eller manuell kompenseringsmetod. Om du väljer den automatiska metoden, läser PC-DMIS av temperaturen som mäts av Trackerns detaljtemperatursensor. Säkerställ att detaljtemperatursensorn är ansluten till Trackern och är i kontakt med detaljen under mätningen.
Om din bärbara Tracker inte är utrustad med en a detaljtemperatursensor som, utan endast manuell kompenseringsmetod möjlig. Under exekvering av mätrutinen behöver ska du ange aktuell detaljtemperatur i rutan Detalj i dialogrutan Manuell temperatur. Du kan använda en extern enhet för at mäta detaljtemperaturen.
Detaljsensor- Det alternativ som visas i detta område beror på typen av detaljsensor:
En detaljsenor för temperatur - Vanligtvis, är en styrenhet utrustad med endast en detaljsensor. Den här sensorn visas i dialogrutan som Standard. Du kan inte avbryta valet av den här sensorn.
Flera detaljsensorer för temperatur - Vissa styrenheter stöder flera detaljsensorer. Om din styrenhet är utrustad med flera detaljsensorer, visas numret för varje detaljsenor i detta område. Till exempel:
Flera detaljsensorer
Välj den sensor eller flera sensorer som är anslutna till den detalj som mäts. Se till att du väljer korrekt nummer för sensor. PC-DMIS använder genomsnittlig temperatur för värmekompensering när du använder flera sensorer.
Extern temperatursensor - Du måste använda en extern sensor för att mäta detaljens temperatur. I detta fall, kan du använda en variabel i Redigeringsfönstret för att bestämma detaljtemperaturen. Sensorn visas i detta område enligt följande:
För mer information, se "Variabel för detaljtemperatur i kommandot temperaturkompensering".
Utbytbar eller på huvud detaljtemperatursensor - Hexagon FDC och Leitz styrenheter på CMM med fixerade huvuden kan utrustas med en utbytbar eller på sensorhuvuden för detalj som är monterad på mäthuvudet. Styrenheten kan också utrustas med en mäthuvud-liknande sensor som kan mäta detaljtemperatur genom att mäta en punkt på detaljen. Dessa sensorer visas i detta område enligt följande:
Utbytbar eller på huvud av en detaljsensor
PC-DMIS kan ange huruvida detaljsensorn på Leitz-styrenhet är utbytbar eller på ett huvud för detaljsensor. För en FDC-styrenhet, ska posten UseChangeableTemperatureProbes i Inställningar ställas till sant.
För information om hur man skapar och använder en utbytbar temperaturmäthuvudsfil, se "Arbeta med temperatursensorer" i dokumentationen om PC-DMIS CMM.
För en maskin som är ansluten till en icke Hexagon-styrenhet, visas sensorn som Tredje part. För mer information om utbytbar eller på sensorhuvud, se "Inställningar, Temperaturkompensering".
Välj detaljens material från listan Detaljmaterial. Materialets värmeutvidgningskoefficient (CTE) visas i rutan CTE.
Detaljmaterial och koefficienter lagras i filen MaterialCoefficients.xml. Du kan använda en textredigerare eller redigeraren av materialkoefficienter för att ändra denna fil. Fullständig information finns i "Redigera detaljmaterial och koefficienter" i grunddokumentationen om PC-DMIS.
CTE (Coefficient of Thermal Expansion - värmeutvidgningskoefficient) - Det här är ett unikt värde. När du väljer ett detaljmaterial, visas koefficientvärdet i rutan CTE. Du kan inte ändra detta värde i dialogrutan, men du kan ändra det i Redigeringsfönstret. När du ändrar CTE-värdet i Redigeringsfönstret och trycker på fliken, försöker PC-DMIS hitta ett matchande material. Det söker genom tillgängligt material i MaterialCoefficients.xml-filen. Sedan visas materialet som motsvarar det skrivna värdet. Om det inte hittar ett motsvarande material, ställer PC-DMIS MATERIAL-fältet i Redigeringsfönstret till "Anpassat material". När du därefter öppnar dialogrutan Temperaturkompensering ser du " Anpassat material i listan Detaljmaterial. Du kan välja valfritt material från listan.
CTE-fältet i Redigeringsfönstret stöder också variabler. Om du använder en variabel i fältet, använder PC-DMIS den aktuella variabeln under körning. Om du anger ett variabelnamn för CTE-fältet i redigeringsfönstret, visas materialet som "Variabel". Om du trycker på F9 för att redigera det här kommandot, visas materialet som "Variabel", och CTE blir aktuellt värde för variabeln. Du kan inte välja något annat material i listan Detaljmaterial. För att byta material, ska du ta bort variabelnamnet från CTE-fältet i redigeringsfönstret.
Enheters CTE-värdet är i mikron per meter per grad C (eller µm·m-1·°C-1). Innan version 2017 R2, var det i meter per grad C. Detta innebär till exempel att det tidigare värdet av 0.0000115 nu visas som 11.5.
CTE-värdet måste vara ett unikt värde. Om du har två eller flera material som har samma CTE-värde måste du skriva in dem på samma rad i redigeraren av materialkoefficienter, separerade av ett snedstreck.
Om till exempel Material1 har samma CTE-värde som Material2 måste du ange "Material1/Material2" i kolumnen Material. Ange sedan CTE-värdet i motsvarande kolumn för Koefficienter.
Information om hur man använder redigeraren av materialkoefficienter finns i "Redigera detaljmaterial och koefficienter".
Baserat på CTE-värdet söker PC-DMIS efter motsvarande material i filen MaterialCoefficients.xml.
Kryssrutan Ställ in varning för gränser - kommandot TEMPCOMP visar en varning om temperaturen för X-skala, Y-skala, Z-skala, eller detalj som ligger utanför gränsen.
Kommandot TEMPCOMP stöder också feltyp "Temperatur utanför gränsen".
Du kan endast använda alternativen i dialogrutan Vid fel för att styra mätningen om de angivna temperaturvillkoren har uppfyllts. Mer ingående information om inställning av alternativen i dialogrutan finns i "Förgrening vid ett fel".
Rutorna Minsta och Max - Dessa rutor visar temperaturer enligt följande:
Om du väljer kryssrutan Ställ in varning för gränser, ställer PC-DMIS in den föreslagna lägsta temperatur till 18 °C och den maximala temperaturen till 22 °C. Du kan ändra värden.
Om du rensar kryssrutan Ställ in varning för gränser, ställs den lägsta temperaturen till 10 °C och den maximala temperaturen till 40 °C. Du kan inte ändra värden.
Du kan mata in temperaturvärden på mellan 50°F (10°C) och 104°F (40°C). Du kan också använda variabler i Redigeringsfönstret för fälten MINIMUM och MAXIMUM. Se till att värdet för Minimum är mindre än värdet för Maximum.
När du klickar OK - infogar PC-DMIS ett kommando TEMPCOMP/METHOD ini mätrutinen.
Kommandoläge
Normalt använder en mätrutin endast ett TEMPKOMP-kommando. TEMPKOMP-kommandot bör placeras nära början av mätrutinen, före eventuella mätningar. När du exekverar mätrutinen fungerar den i enlighet med de olika indataparametrarna.
