Information om hur man extraherar autoelement från ett rutnät finns i "Extrahera autoelement från ett rutnät" i dokumentationen för PC-DMIS Laser.
Information om hur man extraherar autoelement från en punktmängd finns i "Extrahera autoelement från en punktmängd" i dokumentationen för PC-DMIS Laser.
Du kan konstruera en ytpunkt som är extraherad från en scannad punktmängd (PKTMGD) eller ett rutnät.
Kontrollera att mätrutinen innehåller ett kommando för en punktmängd eller ett rutnät.
Öppna dialogrutan Konstruera punkt (Infoga | Element | Konstruera | Punkt).

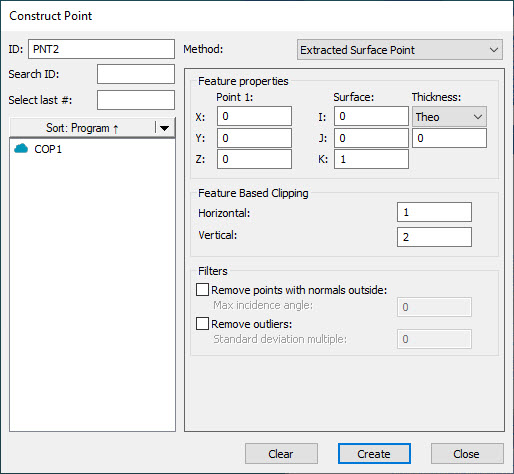

Dialogrutan Konstruera punkt - Extraherad ytpunkt
Välj alternativet Extraherad ytpunkt från listan Metod. Då ändras dialogrutan Konstruerad punkt så att den visar alternativen för att skapa den extraherade punkten.
Välj punktmängd eller rutnät från området Referens.
Klicka på CAD-modellen eller data för att definiera de nominella värdena (eller skriv in det nominella läget i rutorna X, Y och Z i området Elementegenskaper).
Extraheringszonen ritas upp av PC-DMIS och den centreras runt XYZ-lägespunkten. Rutan definierar cylinderzonen som används av PC-DMIS för att extrahera ytpunkten. Den gula cylindern är ytan. Den gula cylindern är även den horisontala zonen och den gröna cylindern är den vertikala zonen. De orangefärgade punkterna är kandidatpunkterna som beaktas av extraheringen.

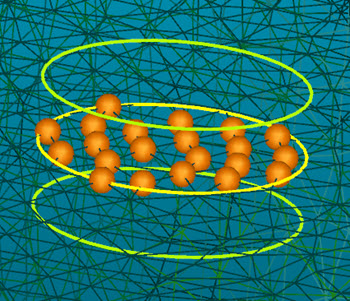

Exempel på konstruerad ytpunkt med rutnät som visar kandidatpunkterna
Utgå från området Elementbaserad klippning och definiera värdena för Horisontal och Vertikal. Detta anger måtten för området för den gröna extraheringszonen. Ta hänsyn till variationer i detaljen när du definierar extraheringszonen..
Om du vill filtrera bort punkter som ligger utanför en maximal infallsvinkel utgår du från området Filter, markerar kryssrutan Ta bort punkter med normaler utanför och definierar värdet i rutan Max. infallsvinkel.
Om du vill filtrera bort eventuella extrempunkter utgår du från området Filter, markerar kryssrutan Ta bort extremvärden och definierar värdet i Sigmafaktor för att fastställa vilka punkter som utesluts som extremvärden.
Klicka på knappen Skapa. Baserat på parametrarna som du angav i dialogrutan utför PC-DMIS en analys av kandidatpunkterna och returnerar (eller extraherar) den mätta punkten och projicerar den på ytan.
Kommandot skapas i Redigeringsfönstret:
PKT1 =ELEMENT/PUNKT,KARTESISKT,PLAN
TEOR/<78.752,27.187,0>,<0,0,1>
MÄTT/<78.752,27.187,0>,<-0.002493,-0.0020317,0.9999948>
TEOR_TJOCKLEK,0,
HORISONTAL KLIPPNING=1,VERTIKAL KLIPPNING=2
TA BORT EXTREMVÄRDEN=JA,0.1,
TA BORT PUNKTER MED NORMALER UTANFÖR=JA,5,
KONSTR/PUNKT,EXTRAHERAD_YTPUNKT,PKTMGD,REF=PKTMGD1
