Dialogrutan Utvärdera vinkelriktighet
Med menyalternativet Infoga | Utvärdering | Vinkelriktighet beräknar du vinkelriktighetsfelet för ett plan eller en linje mot ett referensplan eller en referenslinje. (Om du bara markerar eller matar in ett element används det aktuella arbetsplanet som referens.)
Vinkelriktighetsutvärderingar skiljer sig från utvärderingar av vinkelräthet och parallellitet genom att du kan ange en vinkel som inte är 90 grader (vinkelräthet) eller 0 grader (parallellitet). Om du till exempel anger vinkeln 45 grader skapas ett toleransband vid 45 grader och en kontroll utförs för att säkerställa att mätpunkterna ligger inom toleransbandet.

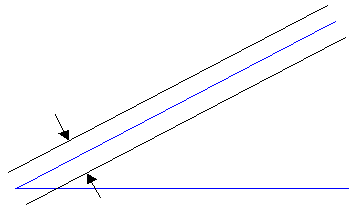

Det mätta värdet är en vinkel (blå). Toleransbandet för vinkelriktigheten är två parallella linjer eller plan (svarta) som aldrig skär varandra.
Mer:
Så här beräknar du vinkelriktighetsfel med hjälp av alternativet VINKELRIKTIGHET:
