Dialogrutan Geometrisk tolerans är det huvudsakliga sättet som används för att skapa eller ändra kommandon för geometrisk tolerans. Använd den här dialogrutan för att skapa en geometrisk tolerans genom att välja Infoga | Utvärdering | <typ av geometrisk tolerans> från menyn, eller så kan du välja en typ av geometrisk tolerans från verktygsfältet Utvärdering.
De olika typerna av geometrisk tolerans är:
De övriga toleranstyperna (läge, vinkel osv.) är inte geometriska toleranser och hanteras inte via kommandot för geometrisk tolerans.

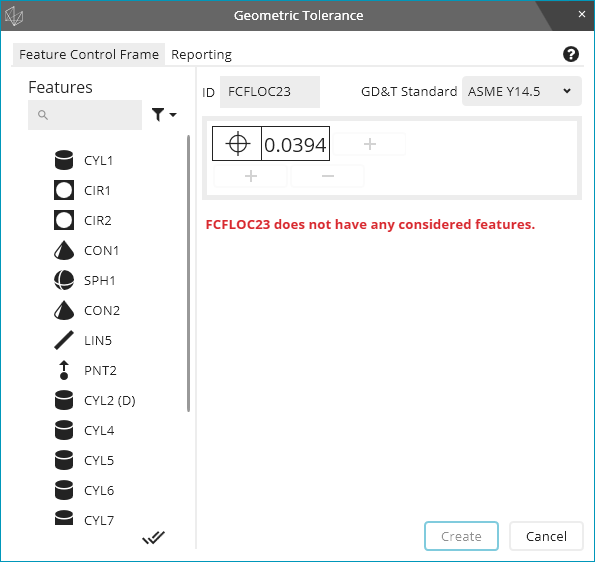

När du har valt Infoga | Utvärdering | <toleranstyp> från meny (eller från verktygsfältet Utvärdering) öppnas dialogrutan Geometrisk tolerans:
Dialogrutan är från början i det närmaste tom. I exemplet ovan innehåller dialogrutan standard-ID FCFLOC23 för utvärderingen; symbolen för vald tolerans är lägeriktighet; ett nyss använt toleransvärde (0,0394); och ett felmeddelande som indikerar att du ännu inte har valt några ingående element.
Vi rekommenderar följande arbetsflöde när du använder dialogrutan Geometrisk tolerans:
Välj typ av tolerans från menyn Infoga | Utvärdering | <toleranstyp> (eller från verktygsfältet Utvärdering) för att öppna dialogrutan Geometrisk tolerans:
Välj de ingående elementen för toleransen från listan med element. Listan visar endast element som finns ovanför pekarens nuvarande läge i Redigeringsfönstret.
Redigera toleransrektangeln. Det gör du genom att lägga till symboler, modifierare, segment, specifikationer för zonriktning osv.
Klicka på fliken Rapportering och kontrollera att alla alternativ är inställda efter önskemål.
Klicka på fliken Nominella värden (om sådan finns) och kontrollera att alla alternativ är inställda efter önskemål.
Klicka på Skapa för att skapa kommandot för geometrisk tolerans i mätrutinen.
Du kan när som helst trycka på F9 i Redigeringsfönstret för att redigera kommandot i dialogrutan Geometrisk tolerans. Om du redigerar en geometrisk tolerans innehåller dialogen Geometrisk tolerans knappen OK i stället för knappen Skapa.
