Med PC-DMIS kan du skriva ut din rapport eller exportera din CAD-modell som en PDF 3D-fil
Se "Skriva ut rapportfönstret" i kapitlet "Använda grundläggande filalternativ" för att skriva ut din rapport.
Se "Exportera till en PDF 3D-fil" för att exportera din CAD-modell.
Alternativ som stöds och kända begränsningar
PDF 3D-filer stöder kommandona Analys, Ögonblicksbild, CADReportObject och AnalysisWindowObject.
Det här filformatet stöder inte den äldre typen av HyperReport-objekt och det går inte att lägga till i filen.
Visa CAD-modellen i filen
När PDF 3D-filen har genererats kan du använda vilken PDF-visare som helst som stöder användningen av CAD-data för att visa CAD-modellen och interagera med den. Det går att använda åtgärder som panorering, zoom, rotation och detaljval.
Öppna den exporterade PDF-filen inuti en Adobe-visare som stöder 3D-innehåll. Om du inte har aktiverat 3D-innehåll måste du först ange filen som betrodd.
Använd knappen Alternativ för att lita på filen.

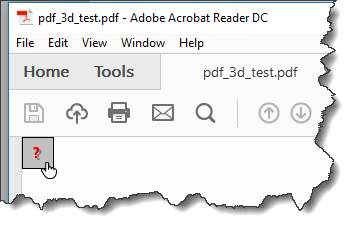

När detta har gjorts klickar du på det röda frågetecknet för att öppna CAD-modellen.
När CAD-modellen är synlig vilar du pekaren över CAD-modellen. Använd knapparna i verktygsfältet för att interagera med modellen.
Mer information
Information om de olika åtgärderna som kan användas med en PDF 3D-fil finns i dokumentationen för Adobe.
https://helpx.adobe.com/acrobat/using/displaying-3d-models-pdfs.html
