När du har definierat ditt flexibla fixtursystem och typen av pelare som du använder kan du skapa och positionera fixturpelarna i PC-DMIS.
Menyalternativet Infoga | Hårdvarudefinition | Fixtur öppnar dialogrutan Skapa/Ändra fixtur.

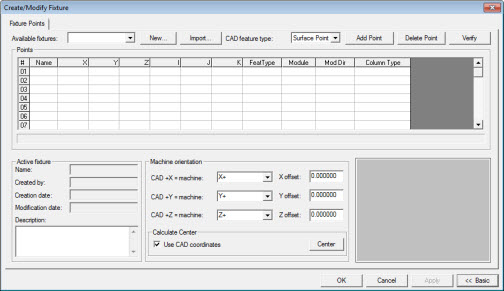

Dialogrutan Skapa/ändra fixtur
Använd den här dialogrutan för att skapa och positionera pelarna så att de ansluter till detaljen. Om du klickar på OK eller Verkställ efter det att du laddat eller skapat en fixtur infogar PC-DMIS ett LADDA_FIXTUR-kommando i mätrutinen. Detta kommando laddar och använder den valda fixturdefinitionen.
En beskrivning av flexibla fixturer och information om hur man anger fixturegenskaper finns i "Använda Fixtursysteminställning".
Innan du skapar och positionerar en fixtur i PC-DMIS måste du först definiera ett mäthuvud som matchar den som ska användas på maskinen där du vill använda fixturen. Du kan skapa fixturer när kommandona LADDA_FIXTUR och MÄTSPETS finns i Redigeringsfönstren.
Du kan använda fliken Fixturpunkter för att fullständigt definiera och driftsätta en fixtur. Med den här fliken kan du skapa och hantera fixturdefinitioner och positionera fixturpelare så att de kan användas för att hålla detaljen ordentligt på plats korrekt mätning.
En standardfixturdefinition innehåller följande information:
Fixturnamn
Lägen för fixturkontaktpunkter (XYZ- och IJX-värden)
Elementtyp
Moduloffsettyp och -information
Pelarnamn
Datum när fixturen skapades och ändrades samt författarinformation
Maskinriktning
Använd den här dialogrutan för att utföra procedurerna i avsnittet nedan.
Använd följande procedur för att ändra parametrarna för varje fixturpunkt:
Vänsterklicka för att välja punkten.
Högerklicka var som helst på den markerade linjen för att hämta egenskaperna för den valda punkten.
Egenskaperna för fixturpunkter är:
Sök efter vektor med dialogen för förhandsgranskning eller information
Vänd vektor
Visa i CAD
Välj eller ta bort för positionering, (F3) växla
Ta bort punkt
Modulegenskaper
Alternativet System V måste vara programmerat i LMS-licensen eller hårdvarulåset för att fungera med CNC-fixtursystem och alternativet 5 Unique måste vara programmerat för att fungera med manuella fixtursystem.
Mer:
Visa eller ändra en befintlig fixturdefinition
Positionera fixturelement på detaljen
