Det går att mäta en sektor av en lasercirkel. Det kan vara nödvändigt att mäta en cirkelsektor i följande fall:
Start- och slutvinklarna är redan definierade i CAD-modellen.
En fullständig cirkel är definierad i CAD-modellen, men verkliga punktmängdsdata är inte konsekventa.
Start- och slutvinklarna är eventuellt felaktigt definierade i CAD-modellen.
Du kan använda följande funktioner och parametrar för att mäta en sektor:
Klicka en gång på CAD-modellen för att aktivera funktionen i PC-DMIS för att lära in start- och slutvinklarna.
Definiera start- och slutvinklarna. Du kan skriva in vinklarna i rutorna Startvinkel och Slutvinkel i området Egenskaper för mätning i dialogrutan Autoelement. Mer information om rutorna finns i "Cirkelspecifika parametrar".
Redigera alla parametrar för laserautocirkeln, inklusive riktningen (medurs eller moturs). Mer information finns i "Cirkelspecifika parametrar".
En punktmängd som representerar en komplett detalj kan innehålla miljoner med punkter. PC-DMIS skickar alla parametrar till segregeringsrutinen. En segregeringsrutin är ett kodavsnitt som skapar en delmängd av den angivna punktmängden. De horisontala och vertikala parametrarna för klippning begränsar delmängden. Det geografiska elementet extraheras från delmängden av PC-DMIS. Det här är enklare och snabbare än att utgå från en hel punktmängd.
Exempel i kommandoläget
Här följer ett exempel på Redigeringsfönstret i kommandoläge:
CIR_PARA_1 =ELEMENT/LASER/CIRKEL/STANDARD,KARTESISK,IN,GAUSS
TEOR/<-26,51.094,-11.344>,<-1,0,0>,4
MÄTT/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
MÅL/<-26,51.094,-11.344>,<-1,0,0>
DJUP=0,STARTVINKEL=200,SLUTVINKEL=340
VINKELVEKT=<0,0,1>
RIKTNING=CCW
VISA ELEMENTPARAMETRAR=JA
YTA=TJOCKLEK_INGEN,0
RMÄT=INGEN,INGEN,INGEN
GRAFISK ANALYS=JA,0.5,0.01,0.01
VISA_LASERPARAMETRAR=JA
REFERENS ID=PKTMGD1
HORISONTAL KLIPPNING=2,VERTIKAL KLIPPNING=1
RINGBAND=PÅ,INRE OFFSET=0.5,YTTRE OFFSET=1.5
TA BORT EXTREMVÄRDEN=AV
TA BORT PUNKTER MED NORMALER UTANFÖR=AV
Exempel i översiktsläget
Här följer ett exempel på Redigeringsfönstret i översiktsläge:
ELEMENT/LASER/CIRKEL/STANDARD,KARTESISK,IN,GAUSS
TEOR/<-26,51.094,-11.344>,<-1,0,0>,4
MÄTT/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
MÅL/<-26,51.094,-11.344>,<-1,0,0>
DJUP=0,STARTVINKEL=200,SLUTVINKEL=340
VINKELVEKT=<0,0,1>
RIKTNING=CCW
Exempel på CAD-val
Här följer ett exempel på dialogrutan Autoelement, CAD-modell och Redigeringsfönstret:

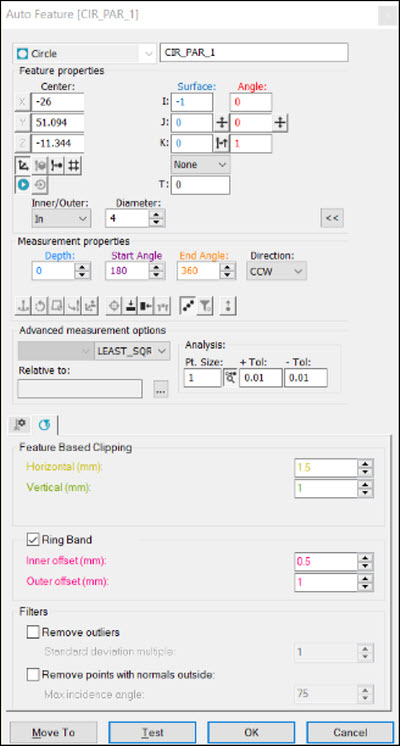

Dialogrutan Autoelement

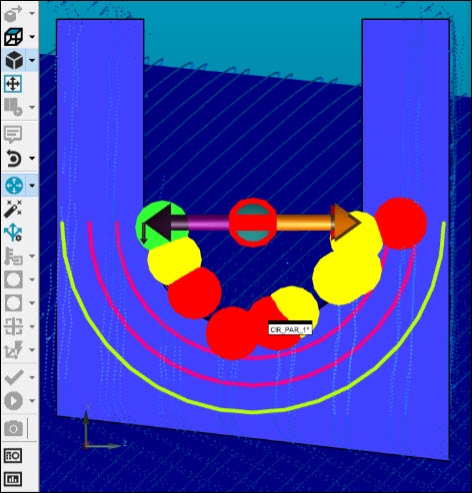

CAD-modell

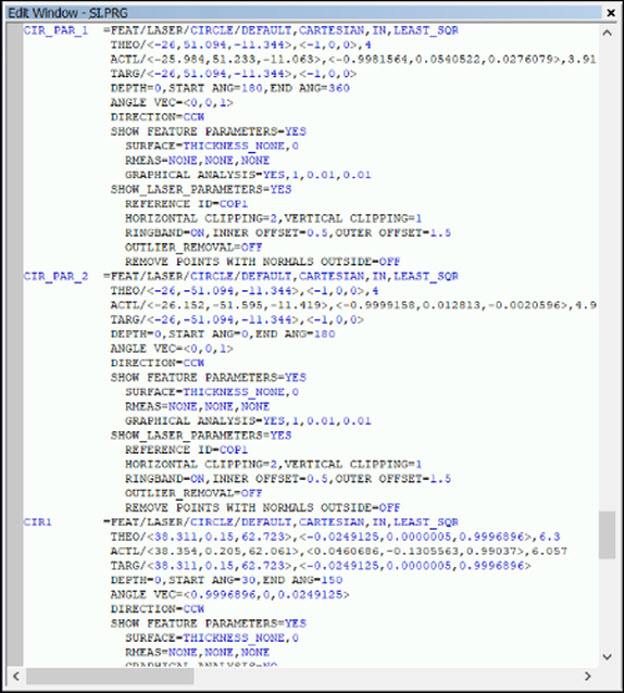

Redigeringsfönstret
Exempel på detaljvarians
Här följer ett exempel på dialogrutan Autoelement, CAD-modellen och Redigeringsfönstret för att ta bort detaljvariansen:

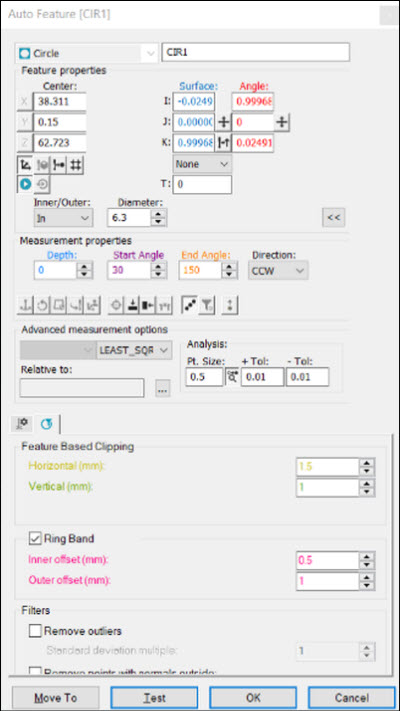

Dialogrutan Autoelement

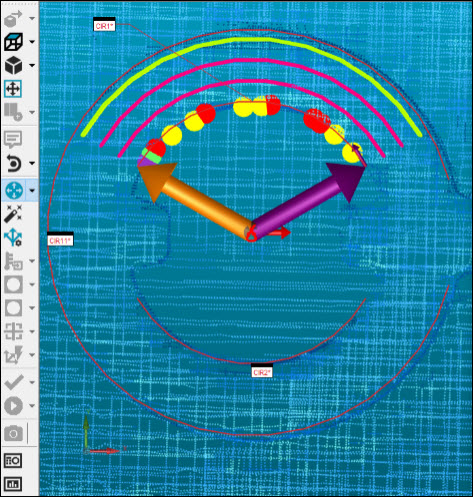

CAD-modell

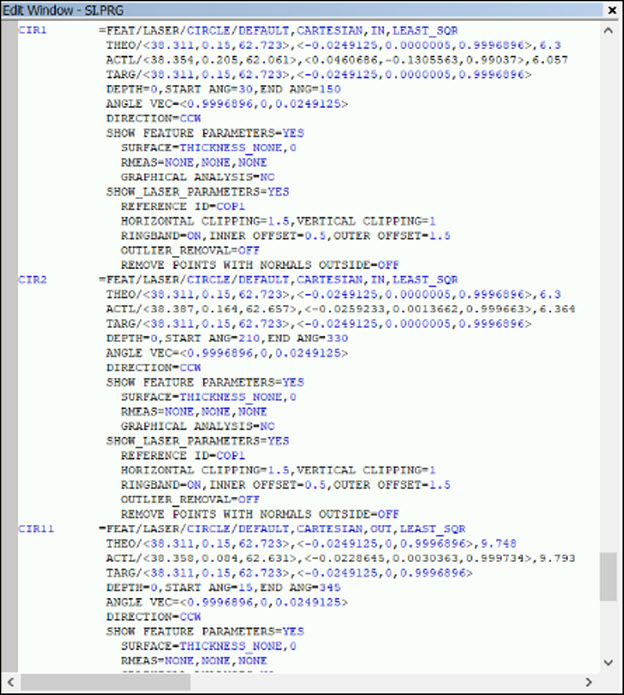

Redigeringsfönstret
