Mäthuvudsverktyg: fliken CWS-parameter

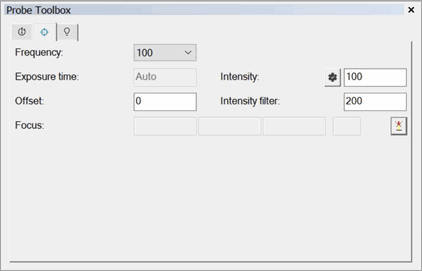

Fliken CWS-parameter i Mäthuvudsverktyg (Visa | Andra fönster | Mäthuvudsverktyg) är endast tillgänglig när systemet är rätt konfigurerat:
Du måste konfigurera CWS som det aktiva lasersystemet. Detta görs normalt lokalt av fabriken under startproceduren eller av en serviceingenjör.
När systemet är konfigurerat måste du definiera ett mäthuvud med rätt egenskaper. Du kan konstruera mäthuvudet i dialogrutan Mäthuvud. Använd urvalet OPTIK_FAST och ett objektiv som inkluderar CWS. Detta måste definieras i filen USRPROBE.DAT om det inte tillhandahölls från fabriken.
+ TOLERANS
Definierar det övre toleransvärdet för mätningen.
- TOLERANS
Definierar det undre toleransvärdet för mätningen.
Fliken CWS-parameter innehåller endast alternativen + tolerans och - tolerans om din CWS är på en inbäddad styrenhet.
Frekvens (mätfrekvens)
Mätfrekvensen anger antalet mätta värden som den optiska sensorn registrerar per tidsenhet. Om mätfrekvensen till exempel är satt till 2000 Hz kommer 2000 mätvärden att tas per sekund. Intensitetsindikatorn på displayen hjälper dig att välja rätt inställning.
Inställningsområde
Som regel bör du sträva efter att mäta med den högsta möjliga mätfrekvensen för att hämta in så många mätvärden som möjligt under så kort tid som möjligt. För ytor med mycket låg reflektion kan det vara nödvändigt att minska mätfrekvensen. Då lyser den optiska sensorns CCD-linje längre vilket gör det möjligt att utföra mätningar även om reflektionsintensiteten är mycket låg.
Övermodulering av CCD-linjen på ytor med hög reflektion och vid låga mätfrekvenser kan leda till mätfel. Om intensitetsindikatorn på CWS-styrenhetslådan blinkar med ,,Int: 999", eller om ett intensitetsvärde i rött vid eller nära 100 % visas i Koordinatvisningsfönstret, så sker övermodulering.

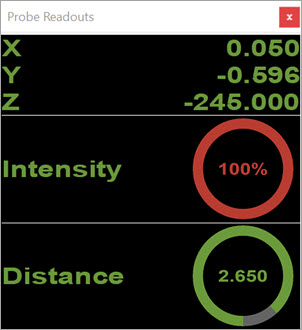

Koordinatvisningsfönstret som visar övermodulering
Välj nästa högre mätfrekvens när övermodulering sker. Om den maximala mätfrekvensen (2000 Hz på CHRocodileS, 1000 Hz på CHR150E) redan är satt kan du reducera reflektionsintensiteten på något av följande två sätt:
Genom att positionera sensorhuvudet i den övre eller lägre gränsen för mätområdet.
Genom att aktivera autoanpassningsfunktionen (där parametern Autointensitet är satt till PÅ). Då anpassas lampans intensitet kontinuerligt beroende på detaljens reflektion. Här används ingen mörk referens. Detta är den metod som stöds i PC-DMIS.
Exponeringstid (ljusstyrkevärde)
Du kan välja exponeringstid (ljusstyrkevärde) här om parametern Autointensitet är satt till PÅ.
Lampans ljusstyrka moduleras så att ett definierat procenttal av moduleringens amplitud erhålls. Värdet kan ligga i området 0 % till 75 %. För de flesta tillämpningar rekommenderas ett ljusstyrkevärde på mellan 20 % och 40 %.
Autointentsitet
Det här värdet definierar den relativa pulslängden för lysdioden, och därmed ljuskällans effektiva ljusstyrka.
Om du mäter en yta med hög reflektion för vilken den högsta mätfrekvensen fortfarande resulterar i övermodulering så kan det vara klokt att minska exponeringstiden.
Det bästa sättet att mäta en yta med dålig reflektion med en hög mätfrekvens är att använda en längre pulslängd.
Autointensitet: AV
Stäng av knappen Autointensitet (
) för att använda lysdiodens nuvarande ljusintensitet.
Autointensitet: PÅ
När knappen för Autointensitet är satt till PÅ kan du med den oberoende justeringen av tiden för lysdiodens lystid under exponeringstiden automatiskt erhålla de bästa intensitetsinställningarna vid mätning på varierande ytor. Detta ger även ett optimalt förhållande mellan signal och brus.
Systemet modulerar lampans ljusstyrka så att ett definierat procenttal av moduleringens amplitud erhålls. Värdet kan ligga i området 0 % till 75 %. För de flesta tillämpningar rekommenderas ett ljusstyrkevärde på mellan 20 % och 40 %.
Offset
Det här är det offsetavstånd som maskinen förflyttas i mätriktningen utöver mätläget.
Stöd för offset för sensorn HP-OW (CWS) kräver att version 51.03.000 eller senare av den inbyggda DC-programvaran är installerad.
Anta till exempel att du vill köra en mätrutin med ett element som ska mätas med en HP-OW- eller CWS-sensor. Om offsetparametern inte är lika med 0 och den nuvarande versionen på den inbyggda DC-programvaran inte stöder offsettparametern för HP-OW så visas följande meddelande i PC-DMIS:
Laserparametern "Offset" stöds inte av maskinstyrenheten.

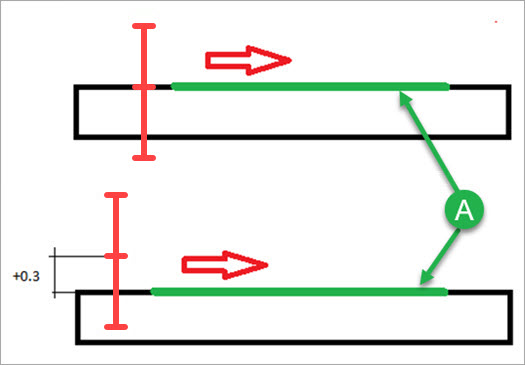

Exempel på linjär scanning före och efter det att en offset har lagts till

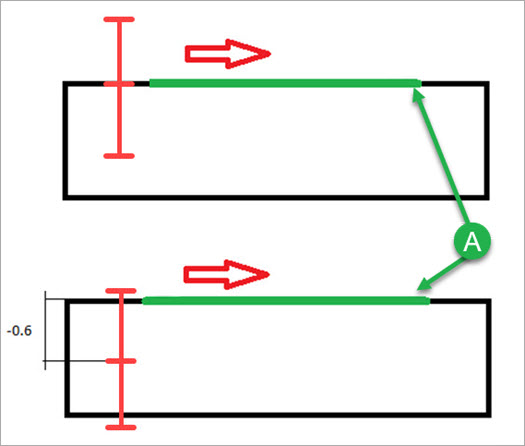

Exempel på tjockleksscanning före och efter det att en offset har lagts till
Intensitetfilter
Värdet definierar gränsvärdet mellan brus och mätsignalen. Programvaran identifierar toppar som faller under detta gränsvärde som ogiltiga och visas på displayen som mätvärdet "0".
För en giltig mätning bör intensiteten ligga mellan 0 och 999 på CHRocodileS eller 99 på CHR150E, annars måste mätfrekvensen ändras.
Om du mäter ett avstånd till en yta med låg reflektion kan intensiteten på det reflekterade ljuset vara för låg och mätfrekvensen måste minskas. För en mätfrekvens under 1 kHz rekommenderas ett gränsvärde på 40 på CHRocodileS eller 25 på CHR150E. Detta förhindrar att mätvärden med en för låg intensitet som ligger endast något över bruset tas, vilket förfalskar mätningen.
Med en mätfrekvens på 1 kHz eller högre (endast för CHRocodileS) är ett gränsvärde på 15 bäst för att fullt ut utnyttja enhetens dynamik.
Fokusera
Det här avsnittet har fyra rutor för X, Y, Z och signalkvalitet. Klicka på Autofokus
till höger för att köra en fokus- eller ytmätning och visa värdena för X, Y, X och signalkvalitet.
Ingående information finns i "CWS-parametrar" i dokumentationen för PC-DMIS Vision.
