Gör följande för att skapa en rutnätsuppriktning mot CAD:
Säkerställ att du har en importerad CAD-modell i Grafikfönstret och ett MESH-kommando i mätrutinen. Dessa element nödvändiga för att upprikta ett rutnät mot CAD.
Välj menyalternativet Infoga | Rutnät | Uppriktning eller välj knappen Rutnätsuppriktning.(
) i verktygsfältet Rutnät. Du kan även öppna dialogrutan genom att skriva in MESHCADBF-kommandot i Redigeringsfönstrets kommandoläge mellan kommandona UPPRIKTNING/START och UPPRIKTNING/SLUT. Dialogrutan Rutnät/CAD-uppriktning visas:
Rutnät/CAD-uppriktning
En komplett beskrivning av dialogrutan Rutnät/CAD-uppriktning finns i "Beskrivning av dialogrutan Rutnät/CAD-uppriktning" i dokumentationen om PC-DMIS Laser.
En temporär och delad skärmvisning av CAD-modellen och rutnätet visas i Grafikfönstret. Du kan använda denna delade vy för att visuellt se var uppriktningen sker. Välj referenspunkt från listrutan Referens, antingen från själva CAD-modellen eller från ett definierat rutnät. Rutnätet uppriktas mot den valda referensen.

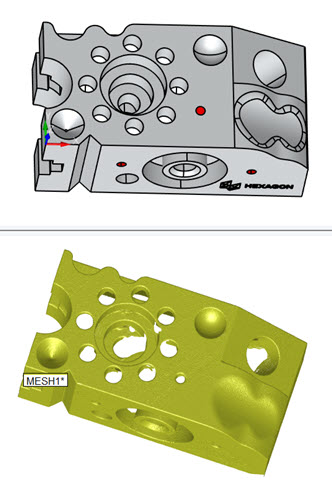

Delad skärmvisning som visar CAD-modellen i den översta vyn och rutnätet i den nedersta vyn
Om du har fler än ett rutnät i mätrutinen, väljer du rutnätet från listan Rutnät.
Utför uppriktningen:
Klicka på Beräkna från området Auto. Du bör endast använda detta när du har en komplett scanning av detaljens yttre ytor. Detta utför automatiskt en uppriktning av rutnätet till CAD och en finjustering av uppriktningen som dess generering.
Om autoberäkningen inte beräknar en bra uppriktning, ska området med Punktparen användas för att utföra en grovuppriktning. Detta för rutnätet tillräckligt nära CAD om den inte redan är stängd. Du kan finjustera uppriktningen ytterligare om så behövs. Den här typen av uppriktning ska användas om rutnätet inte är komplett eller om det innehåller scannade data som tillhör fixturen, bordet eller andra liknande element.

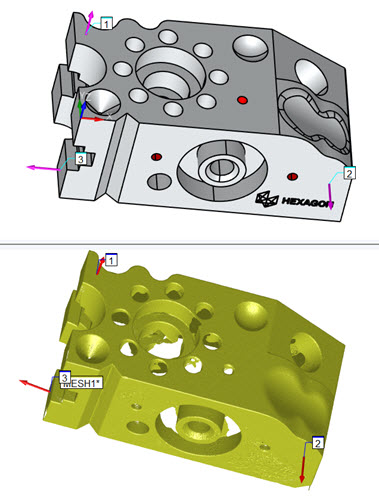

Klicka på önskat antal punkter i rutnätet.
Klicka på motsvarande platser i CAD-modellen.
Ju fler punkter du väljer i modellens och rutnätets olika områden, desto bättre blir grovuppriktningen.
Klicka på Beräkna för att skapa grovuppriktningen.

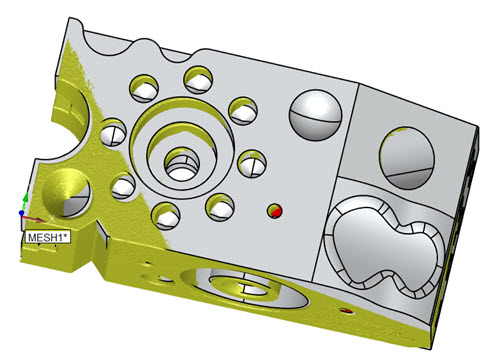

Använd därefter området Finjustera uppriktning när du vill finjustera din uppriktning. Detta bringar rutnätet närmare din CAD-modell. För erhålla en bra finjusterad uppriktning bör punkterna i rutnätet vara nära CAD-punkterna när den inledande grova uppriktningen görs.
Definiera det totala antalet slumpmässiga urvalspunkter som skall användas i varje iteration i rutan Totalt antal punkter.
Definiera antalet iterationer i rutan Maximalt antal iterationer.
Definiera den maximala standardavvikelsen för körningen av autouppriktningen mellan punkterna i rutnätet och CAD-modellen med rutan Maximal std.avv.. När kommandot för autouppriktningen exekveras och standardavvikelsen för Rutnäts-/CAD-avvikelser är större än det definierade maxvärdet, kan du välja punktpar för att erhålla en bättre uppriktning. Standardvärdet är -1 vilket motsvarar en oändlig tillåten standardavvikelse.
Definiera det maximala avståndet för CAD-punkterna som ska användas i de bästanpassade rutinerna. Standardvärdet är 0. I detta fallet används ett internt maxavstånd baserat på storleken på rutnätet som används.
Klicka på Beräkna för att finjustera uppriktningen.
Om en del av rutnätet inte uppriktas bra med CAD-modellen, så kan du klicka på knappen Ångra och beräkna om med samma typ av uppriktning men med ytterligare parametrar, eller så kan du prova med en annan uppriktning.
Om du har en ytmodell som representerar en tunnplåtsdetalj och du vill upprikta mot offsetytorna ska du definiera ett offsetvärde som representerar tunnplåtsdetaljens konstanta tjocklek.
Använd området Resultat för att bestämma hur bra rutnätet är uppriktat med CAD-modellen. Gör eventuella ändringar av värdena för Offset eller Finjustera uppriktning för att vid behov förbättra uppriktningen. Om du ändrar något måste du klicka på Beräkna för att generera om uppriktningen med de nya värdena.
Klicka på Skapa när du är nöjd med uppriktningen. Den temporära delade skärmvisningen stängs i PC-DMIS och MESHCADBF-kommandot placeras i Redigeringsfönstret. Information om kommandot i Redigeringsfönstret finns i "MESHCADBF-kommandots text i kommandoläget".

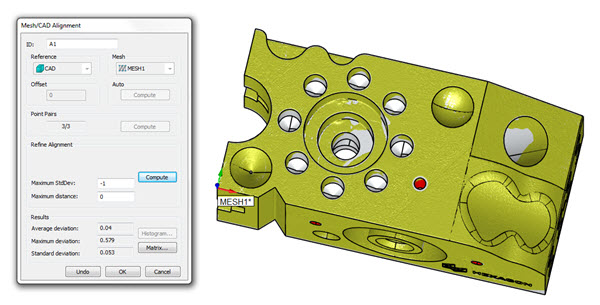

Exempel på en slutförd Rutnät/CAD-uppriktning
