Diameter – Värdet i rutan definierar cylinderns diameter.
Längd – Värdet i rutan ger längden (höjden) på cylinderns axel. Längdparametern används endast för nominella värden. Programvaran mäter inte längden.
Inre/yttre – Den här parametern avgör om cylindern är en inre cylinder (hål) eller en yttre cylinder (inklusive en tapp).
Till skillnad från de flesta andra laserautoelement ska du använda negativa värden för värdet Överscan på fliken Egenskaper, laserscan i Mäthuvudsverktyg.
Detta begränsar mätningen i det cylindriska området längs cylinderns axel.
Djup – Den här parametern styr läget för laserns fokuseringspunkt i relation till cylinderns ytterdiameter (yttre cylinder) eller cylinderns centrumaxel (inre cylinder). Detta gör att du kan styra hur laserremsan faller på cylinderns yta eftersom du kan ange hur långt ifrån eller hur nära cylinderns yta lasern skall befinna sig. Ett djup på 0 för ett internt element innebär att lasersensorns mittpunkt befinner sig på cylinderns centrumaxel. För ett yttre element befinner det sig på ytan av den yttre cylindern.
Ett negativt djupvärde flyttar lasersensorns centrum bort från cylinderns yta.
Ett positivt djupvärde flyttar lasersensorns centrum närmare cylinderns yta.
Centrumoffset – Det här värdet definierar centrum för tappens cylinderdel.
Söklängd – Det här värdet identifierar längden på cylinderdelen.
Djupvärdet återgår till standardvärdet noll för ett planeelement utan utskjutande kanter. Du bör endast ändra till ett annat värde om detta är ett specifikt krav från detaljritningen. Annars kommer PC-DMIS att försöka lokalisera punkter vid det specificerade djupet. Detta resulterar i ett beräkningsfel från elementextraheringsmodulen.

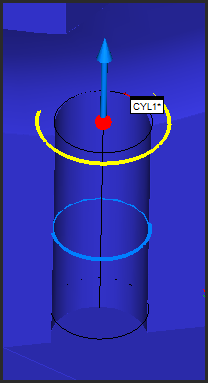

Exempel på inre cylinder
Exempel på inre cylinder som visar:
Djup (blå cirkel)
Längd (nedre svart cirkel)
Mittpunkt (gul cirkel).

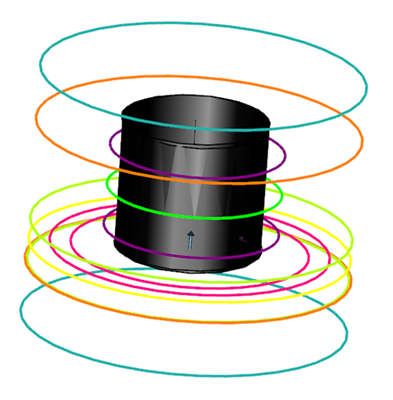

Exempel på yttre cylinder
Exempel på tappcylinder som visar:
Söklängd (lila cirklar)
Centrumoffset (limegrön cirkel)
Punktsegregering (orangea cirklar)
Mittpunkt (gul cirkel).
Klippningsplan (ljusgröna cirklar)
Överscan (havsgröna cirklar)
Ringband (rosa cirklar)
