Du kan ställa in den grafiska representationen för en vald punktmängd (COP). PC-DMIS lagrar inställningen när du sparar mätrutinen. Det gör du genom att högerklicka på en punktmängd i Redigeringsfönstret, eller högerklicka på punktmängdsetiketten i Grafikfönstret för att visa menyalternativen Punktmängdsvisning:

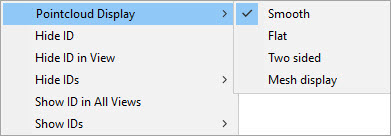

Menyn Punktmängdsvisning för punktmängdsdata utan intensitetsvärden

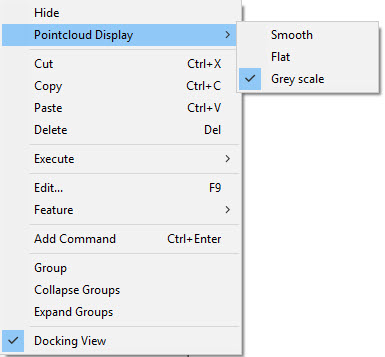

Menyn Punktmängdsvisning för punktmängdsdata med intensitetsvärden
Alternativen för Punktmängdsvisning är:
Utjämna - Det här alternativet ger ett skuggat utseende med den definierade PKTMGD-färgen.

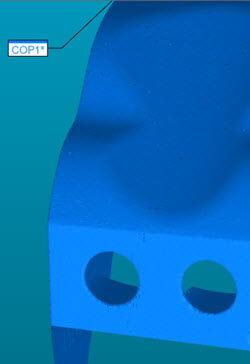

Ex. på punktmängdsvisning inställd på utjämna
Plan - Det här alternativet visar punktmängden (PKTMGD) i en icke skuggad grafisk vy. Detta val kräver minst mängd grafiskt minne.

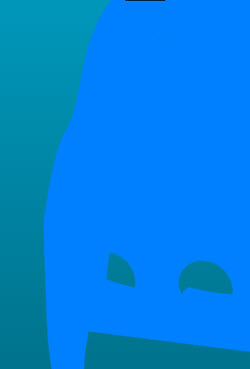

Ex. på punktmängdsvisning inställd på plan
Dubbelsidig – Det här alternativet visar ett skuggat utseende där den scannade sidan av delen är den definierade PKTMGD-färgen, och den icke scannade sidan är den kontrasterande färgen. Om dina punktmängdsdata innehåller intensitetsvärden ersätter PC-DMIS detta alternativ med alternativet Gråskala.

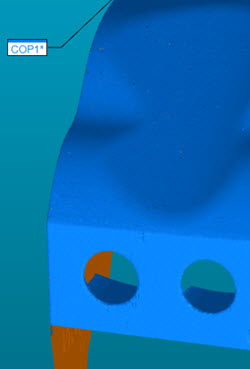

Ex. på punktmängdsvisning inställd på dubbelsidig
Gråskala - Det här alternativet ersätter alternativet Dubbelsidig om dina data innehåller intensitetvärden (till exempel punktmängdsdata scannad med en ATS600-scanner). Det här alternativet är även tillgängligt om du importerar en punktmängd som innehåller intensitetsvärden. Om du väljer det här alternativet färglägger PC-DMIS punktmängdsvisningen i Grafikfönstret med en gråskala.

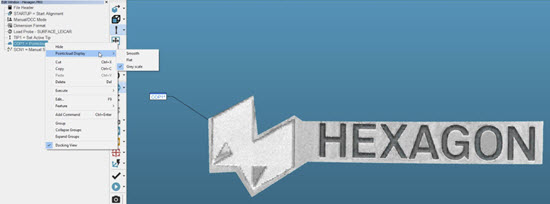

Exempel på punktmängdsvisning i gråskala
Rutnätsvisning: Det här alternativet gör det möjligt att visa punktmängden som en rutnätsvisning.

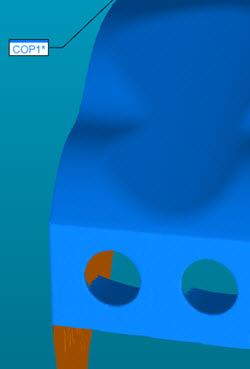

Ex. på punktmängdsvisning inställd på rutnätsvisning
Alternativet Rutnätsvisning är endast tillgänglig om du har licens för rutnät och du scannade punktmängden med alternativet Rutnätsvisning (Endast Bärbar). Detaljerad information finns i "Området Rutnätsvisning".
Rutnätsvisning är en inställning endast för visning. Underliggande data är en punktmängd. Detta innebär att om du redigerar punktmängden eller utför en punktmängdsåtgärd på punktmängden förloras visningen och återgår till punkter.
