Du kan ange egenskaperna för Leica T-Scan-scannrar från fliken Mäthuvudsalternativ på dialogrutan Parameterinställningar (Redigera | Alternativ | Parametrar).

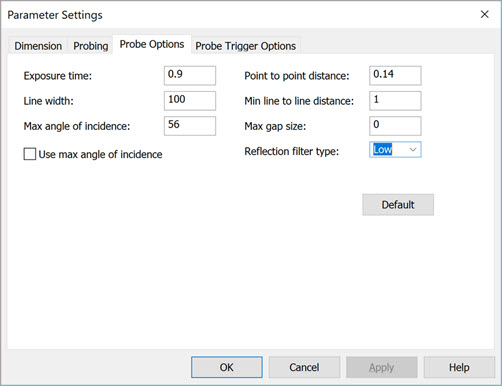

Dialogrutan Parameterinställningar - fliken Mäthuvudsalternativ
De tillgängliga alternativen är:
Exponeringstid - Det här alternativet definierar längden på tiden som används av T-Scan-kameran för exponeringen. Du kan justera exponeringstiden för att passa objektet som du behöver mäta. Använd en kort exponeringstid (inom området 0,25 till 5 ms) för ljusa objekt. Använd längre exponeringstider (upp till 20 ms) för mörka objekt.
Linjebredd - Du kan reducera bredden på scanlinjen ned till 40 % av den maximala bredden. Om du väljer en mindre linjebredd kan du öka linjefrekvensen.
Max. infallsvinkel - Det här alternativet definierar den maximala infallsvinkeln mellan laserstrålen och objektets yta. Programvaran för T-Scan-gränssnittet avvisar alla mätta punkter som överskrider det här värdet. Ett mindre värde innebär att mindre data samlas in av programvaran men det resulterar i en högre datakvalitet.
Kryssrutan Använd max. infallsvinkel - Markera den här kryssrutan för att använda ett datafilter. Filtret tar bort punkter som har mätts med en infallsvinkel som överskrider det värde som angetts för Max. infallsvinkel. Hur filtret fungerar finns beskrivet i Max. infallsvinkel ovan.
Punkt-till-punk-avstånd – Detta alternativ anger avståndet mellan två punkter i följd på en scanlinje. Giltiga värden är från 0,035 mm till och med 10 mm.
Minsta linje-till-linje-avstånd: - Det här alternativet anger det minsta avståndet mellan två efterföljande scanlinjer. Giltiga värden är från 0 mm till och med 50 mm.
Max. mellanrum - Om det finns mellanrum inom en scanlinje kan de fyllas automatisk med hjälp av interpolering. Det här alternativet anger det maximala mellanrummet upp till vilket programvaran automatiskt fyller mellanrummet.
Typ av reflektionsfilter - De tillgängliga alternativen är: Standard, Låg, Medel och Hög. Välj den inställning som bäst stämmer överens med objektets reflekterande egenskaper.
Knappen Standard - Tryck på den här knappen för att återställa alternativen på fliken Mäthuvudsalternativ till standardvärdena.
Klicka på Verkställ när du har slutfört dina ändringar. Inställningarna läggs till i din mätrutin av PC-DMIS.
Exempel på inställningarna från Mäthuvudsalternativ som har lagts till i mätrutinen i Redigeringsfönstret.
MÄTHUVUDSALTERNATIV/,PKTTILLPKTAVSTÅND=0.14,LINJETILLLINJEAVSTÅND=1,
MAXVINKEL=56,ANVÄNDMAXVINKEL=1,FILTERTYP=1,EXPONERINGSTID=0.9,
MAXMELLANRUM=0,LINEBREDD=100
