Utvärderingsdata för mätrutinen visas i området Egenskapsdata .
Exempel på området egenskapsdata
Detta område har följande kolumner:
# - Denna kolumn visar i den ordningsföljd som utvärderingar skapades i PC-DMIS-mätrutin.
UID - Denna kolumn visar det unika nummer-ID för utvärderingar tilldelat i PC-DMIS-mätrutin.
Typ - Denna kolumn visar den symboliska representationen för utvärderingstyp
PCD ID - Denna kolumn visar det textbaserade ID för aktuell utvärdering.
Nominell - Denna kolumn visar det nominella värdet för utvärdering.
u. Tol.- Denna kolumn visar utvärderingens övre tolerans.
l Tol. - Denna kolumn visar utvärderingens undre tolerans.
Filnummer - Q-DAS-konfigurator kan spara resultaten i mer än en fil. Detta nummer ger information till Q-DAS-gränssnittet i PC-DMIS om filnumret där karaktäristiken rapporteras. Välj filnummer 1 till och med 12, Alla och Inga från listan.
Alla - Det här alternativet indikerar att karaktäristiken exporteras i alla resultatfiler. Alternativet är standardinställningen för all karaktäristik. Om all karaktäristik är inställd på Alla är resultatfilen en enda fil.
Inga - Det här alternativet indikerar att karaktäristiken inte exporteras till någon av resultatfilerna.
1 till och med 12 - Det här alternativet indikerar att du vill exportera karaktäristiken till flera resultatfiler.
Filens ordning - Denna kolumn visar egenskapens ordernummer i överföring av Q-DAS ASCII filformat. Den ordning i vilken utvärderingen rapporteras i Q-DAS ASCII-filen kan vara annan än mätordningen.
Du kan klicka på vilken kolumnrubrik som helst i tabellen för att sortera kolumnen i stigande eller fallande ordning.
K-fält
Kolumnerna i K-fält visas på höger sida av kolumnen Filens ordning (se B i bilden nedan). Kolumnerna i K-fält varierar baserat på K-fält som du aktiverar i K-fält konfigurationsfil som är vald för den aktuella Q-DAS-datafil. Beroende på K-fältens status, kan du lägga till värden för varje axel i utvärderingen här. Några av värdena ställs in automatiskt som ett förslag.
Baserat på en Q-DAS-katalog eller på listor med fördefinierade värden, visas de värden som är åtkomliga för val i en listruta.
När du använder den horisontella rullningslistan längst ner i dialogrutan, rullar kolumnerna från # genom Filens ordning inte (se A i bilden nedan). Endast kolumnerna i K-fältet (kolumnerna på höger sida av kolumnen Filens ordning ) rullar.

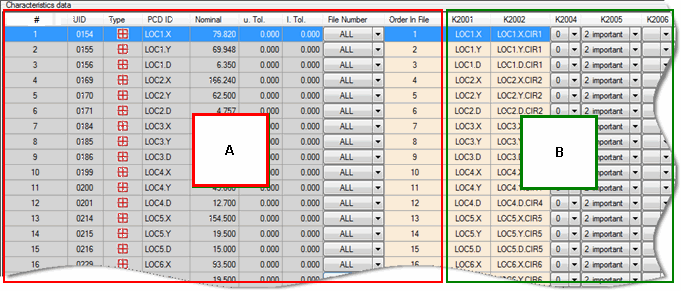

Exempel som visar att kolumnerna i A inte rullar vågrätt men kolumnerna i B rullar
Obligatoriska fält
Det kan se rader eller kolumner markerade med utropstecken:
Denna symbol anger ett obligatoriskt fält som du måste fylla i eller välja innan du kan stänga programmet Q-DAS-konfigurator.
Exempel på K-fält med obligatoriska fält aktiverade
Hjälptexter för K-fält
Du kan placera muspekaren över ett K-fältvärde för att visa hjälptexter som visar information om fältnamnet (från kolumnen Fältnamn i dialogrutan Konfigurering av K-fält ).
Exempel på en hjälptext som visar fältnamnet för K-fält
