Den här posten bestämmer om två musklickningar ska användas för fastställande av XYZ- och IJK-värden när du väljer en autokantpunkt i Grafikfönstret.
Om du anger SANT används två musklickningar, en på varje yta, för att fastställa rätt XYZ- och IJK-värden. Om du anger FALSKT används den gamla metoden med en klickning.
Värdenamn: DccEdgePoint2ClickSelect
Värdetyp: SANT/FALSKT värde. Standardvärdet är FALSKT.
När du skapar en autokantpunkt genom att klicka på en yta i en CAD-modell i Grafikfönstret märker du att vissa ytor inte har perfekta 90-graders kanter, utan istället snäva kurvor när du zoomar in i CAD-modellen.
CAD-kant - på avstånd ser det ut som att du kan skapa en kantpunkt här.

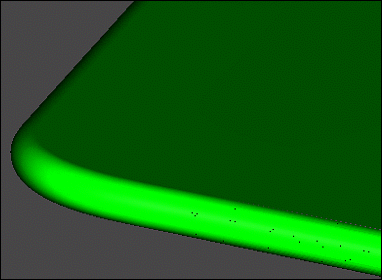

CAD-kant - men om du tittar närmare ser du att kanten inte är 90 grader, utan en snäv kurva.
Problemet med dessa autokantpunkter är att du kan klicka på kanten och få rätt XYZ-läge, men IJK-vektorn kan bli fel. Eller så kan du klicka någon annanstans i detaljen och får rätt IJK-vektor, men XYZ-läget blir fel.
Om du anger SANT för DDccEdgePoint2ClickSelect kan du göra två musklickningar (en på varje yta) så att både XYZ-läget och IJK-vektorn blir rätt.
Musklickning 1: XYZ-läget och IJK-vektorn hämtas till programmet.
Musklickning 2: Om IJK-vektorn är fel hämtas rätt IJK-vektor automatiskt.
Om CAD-modellen har en vanlig 90-graders kant kan du klicka på båda ytorna och generera kantpunkten som vanligt.
Du kan instruera PC-DMIS att visa ett meddelande när du använder det här läget för att skapa autokantpunkter. Se "DccEdgePoint2ClickSelectShowWarning".
Mer information om autokantpunkter finns under "Skapa en autokantpunkt" i kapitlet "Infoga autoelement" i dokumentationen för PC-DMIS CMM.
