Med alternativen i gruppen CAD-val visas CAD-koordinaterna för ett hålelement och du kan utföra CAD-funktioner.
Elementalternativ
I följande grafik visas alternativen för varje element.

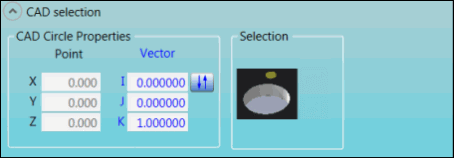

CD-element:
CAD-urvalsgrupp för CD-element

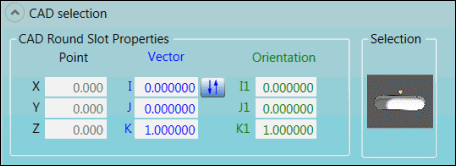

DI-element:
CAD-urvalsgrupp för DI-element

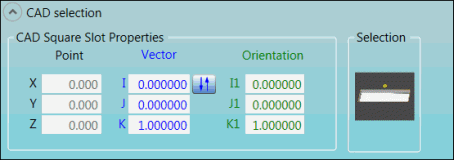

EI-element:
CAD-urvalsgrupp för EI-element

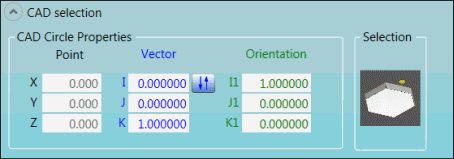

GD-element:
CAD-urvalsgrupp för GD-element

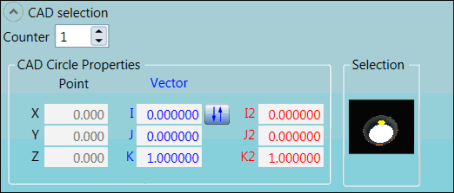

HD-element:
CAD-urvalsgrupp för HD-element

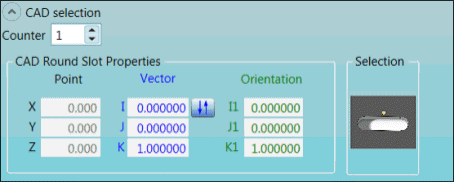

II-element:
CAD-urvalsgrupp för II-element
Beskrivningar
I följande tabell beskrivs funktionerna.
Beskrivningar av ikonerna som visas i gruppen CAD-val finns i "Använda ikoner".
Alternativ |
Beskrivning |
Listan Räknare |
Välj antalet ESF-element av den här typen i mätrutinen. |
Områdena Egenskaper för CAD-cirkel, Egenskaper för rätvinkligt spår på CAD och Egenskaper för rundat spår på CAD |
Rutorna X-, Y- och Z-punkt: I dessa rutor visas de beräknade punktlägena i CAD-modellen. Rutorna I-, J- och K-vektor: I dessa rutor visas de beräknade vektorlägena i CAD-modellen. Rutorna I1-, J1- och K1-orientering: I dessa rutor visas de beräknade vinkellägena i CAD-modellen. |
Området Val |
Den här bilden visas när PC-DMIS är i ytläge. I detta läge blir en trådmodell med kurvor och linjer valbar när du klickar på CAD-data i Grafikfönstret. I den här bilden visas navigeringssökvägen. |
Området Val
|
Den här bilden visas när PC-DMIS är i kurvläge. I detta läge blir en trådmodell (med kurvor och linjer) tillgänglig när du klickar på CAD-data i Grafikfönstret. I den här bilden visas navigeringssökvägen. |
Mer information om ytläge och kurvläge finns i "Växla mellan kurv- och ytläge" i kapitlet "Redigera CAD-visningen" i grunddokumentationen om PC-DMIS.
