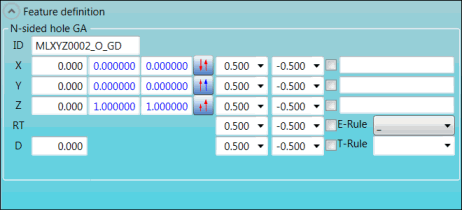

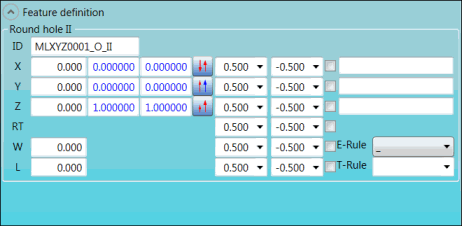

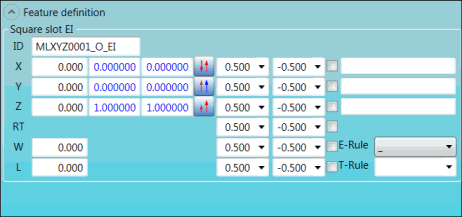

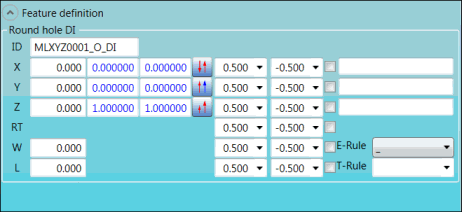

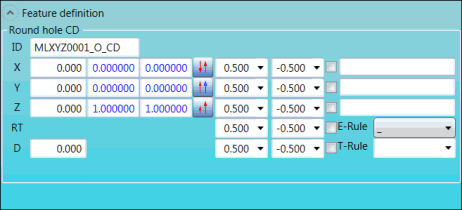

När du håller pekaren över ett alternativ i det här området visas ett skärmtips om alternativet.

Rutan ID: I den här rutan visas elementets ID. Alternativet som du väljer visas som ett tillägg i ID:t i rutan U-regel.

Rutorna X-, Y- och Z-centrum: I dessa rutor visas X-, Y- och Z-koordinater för elementets centrum.

Rutorna I-, J- och K-vektor: Skriv in I-, J- och K-värden för elementets vektor i mätningen.

Rutorna I-, J- och K RT: Skriv in I-, J- och K-värden för elementets RT (rapportvektor) för utvärdering av punkten.

Rutan D: Skriv in cirkelns diameter.

Rutan W: Skriv in bredden (dvs. diametern) för det rundade spåret.

Rutan L: Skriv in längden för det rundade spåret.

Listor med +Tol: Välj de övre toleranserna för X-, Y-, Z-, RT- och D-utvärderingsaxlarna (D=diameter).

Listor med -Tol: Välj de undre toleranserna för X-, Y-, Z-, RT- och D-utvärderingsaxlarna (D=diameter).

Kryssrutorna Utskrift X-axel, Utskrift Y-axel, Utskrift Z-axel, Utskrift RT-axel och Utskrift diameter: Om du vill skriva ut toleranser till Redigeringsfönstret och till rapporter (när PC-DMIS har konfigurerats med lagring av information i ett format som kan visas som text) markerar du kryssrutan för varje tolerans som du vill skriva ut. Kryssrutan för varje axel som behöver utvärderas med det alternativ som du har valt i listan U-regel markeras automatiskt (och gråtonas). Du kan bara ändra de här kryssrutorna genom att välja ett annat alternativ i listan U-regel.

Rutorna Kommentarer: Skriv kommentarer i de här rutorna. Kommentarerna visas framför utvärderingarna i rapporter om PC-DMIS har konfigurerats med lagring av information i ett format som kan visas som text.

Listan U-regel: Välj U-regel (utvärderingsregel) som ska definiera vilken axel toleransen tillämpas på. Visa en beskrivning av ett alternativ genom att hålla muspekaren över alternativet. Alternativet som du väljer visas som ett tillägg i ID:t i rutan ID.

Rutan T-regel: Använd den här rutan om du vill spara de aktuella toleranserna i en T-regel (toleransregel). Detta är praktiskt för toleranser som du använder ofta, som -0,3 och 0,3. Du kan även återkalla toleranser för en befintlig T-regel och ta bort en T-regel.

• Om du vill skapa en U-regel skriver du ett namn på regeln och högerklickar sedan. Följande alternativ visas:

Alternativen Spara och Ta bort

Välj Spara. T-regeln visas i listan.

• Om du vill återkalla toleranser för en befintlig T-regel väljer du regeln i listan.

• Om du vill ta bort en T-regel väljer du regeln som du vill ta bort, högerklickar och väljer Ta bort.
