I PC-DMIS Vision finns stöd för användning av en ringnormal för kalibrering av mäthuvudsoffset. Ringnormalen används för optiska maskiner och maskiner med flera sensorer. Mer information finns i "Kalibrera mäthuvudsoffset".

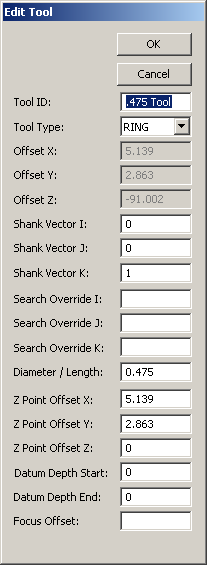

Dialogrutan Lägg till normal - Ringnormal
Ange följande värden för ringnormalen:
ID: Här kan du ange ett beskrivande namn för ringnormalen.
Typ av normal: Ring är valt.
Skaftvektor IJK: Här anger du vektorn för ringnormalens centrumaxeln.
Sökvektor IJK: I dessa rutor kan du ange en vektor som används för att fastställa den effektivaste ordningen vid kalibrering av samtliga mätspetsar om du markerar kryssrutan Anv.definierad kalibreringsordning i dialogrutan Mäthuvud.
Diameter: Här anger du diametern för hålet i ringmätdonet.
0-pkt X-offset: Här anger du X-offset för Z-värdets mätpunkt från hålets övre mittpunkt.
0-pkt Y-offset: Här anger du Y-offset för Z-värdets mätpunkt från hålets övre mittpunkt.
0-pkt Z-offset: Här anger du Z-offset för Z-värdets mätpunkt från hålets övre mittpunkt.
Referensdjup start: Här anger du det minsta djupet i hålet där hålcylindern är referensen.
Referensdjup slut: Här anger du det största djupet i hålet där hålcylindern är referensen.
Fokusoffset: Här anger du avståndet i Z från toppytan till fokushöjden för hålets innersida.
