Kalibrera belysning

Med det här kalibreringsförfarandet kan du kalibrera lamporna i maskinen. Med lampkalibrering kan du vara säker på att belysningsområdet är linjärt, och att en förändring av förstoringen (Bildpunktsstorlek) av zoomceller inte påtagligt ändrar belysningen av detaljen inom maskinvarans kapacitet.

Du bör kalibrera belysningen i det optiska systemet vid följande tillfällen:

• När du byter ut en lampa bör du kalibrera om lampan.

• När en betydande förändring av rummets belysning har skett.

• Periodiskt under lampans livslängd.

• När du ändrar kamerans inställning för ljusstyrka eller förstärkning.

• När optiken byts ut.

• När zoomceller repareras.

• När kameran byts ut.

• Innan du kalibrerar Parcentralitet/parfokalitet när du "kalibrerar optik" eftersom det krävs för denna kalibrering.

Följ dessa steg för att kalibrera lamporna:

1. Välj Kalibrera belysning från listrutan i dialogrutan Kalibrera mäthuvud.

2. Klicka på Kalibrera för att öppna dialogrutan Kalibrera belysning där kalibreringsdatumet för varje lampa visas inom parenteser. Om du inte har kalibrerat en lampa visas texten "Ej kalibrerad" inom parenteser.

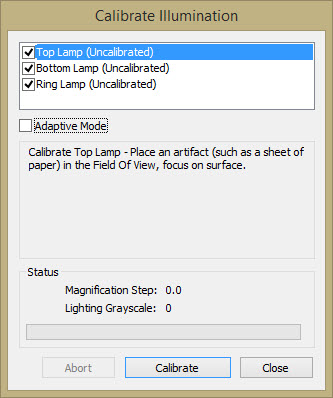

   Dialogrutan Kalibrera belysning

3. Markera kryssrutan bredvid lampan som behöver kalibreras.

4. Förbered kalibreringen enligt anvisningarna för typen av lampa:

   • Lampor under bordet (under-/profilbelysning) kräver att bordet är tomt under kalibrering, och att bilden är fokuserad på bordet.

   • Övre lampor (yt-/ringbelysning) kräver att ett objekt eller ett papper finns i synfältet, och att bilden är fokuserad på ytan.

5. Markera kryssrutan Adaptivt läge om du vill använda det adaptiva kalibreringsläget i kalibreringsprocessen.

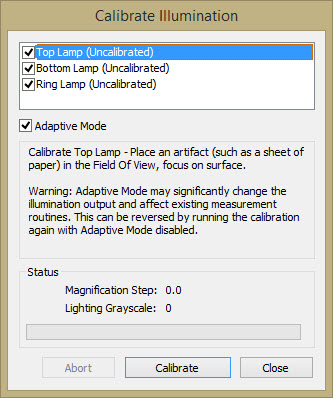

Dialogrutan med kryssrutan Adaptivt läge markerad

Det adaptiva kalibreringsläget kan orsaka problem med befintliga mätrutiner. Utan det adaptiva kalibreringsläget var nivåerna över vissa maskinvarukonfigurationer inte konsekventa. Den verkliga belysningen i kameran stämmer inte överens med det beordrade värdet. Efter en belysningskalibrering med det adaptiva kalibreringsläget stämmer maskinbelysningen i kameran överens med det beordrade värdet.

6. Klicka på Kalibrera. Kalibreringsprocessen startar. Processen tar flera minuter.

• Vid kalibrering av system med en zoomcell ställs olika förstoringar in i PC-DMIS Vision för mätning med belysning i enlighet med värdet för Förstoringssteg. Detta värde visar den aktuella förstoringen och motsvarar värdet som visas på fliken Förstoring i Mäthuvudsverktyg.

• Belysningens intensitet ställs även till motsvarande beordrat belysningsvärde för olika förstoringar. Värdet Belysning gråskala indikerar intensiteten för belysningen. Värdena kan variera mellan 0 (svart) och 100 (vitt).

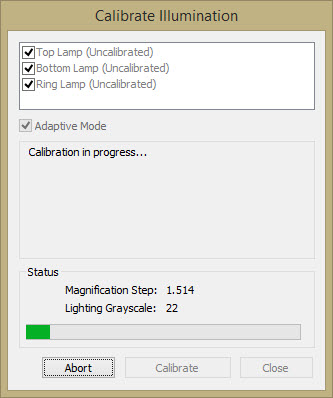

Pågående belysningskalibrering

• När kalibreringen är slutförd visar dialogrutan Kalibrera belysning det nya datumet för den kalibrerade lampan.

7. När kalibreringen har slutförts kan du klicka på Stäng eller upprepa steg 3 till och med 6 för att kalibrera en annan lampa.

Knappen Avbryt är endast tillgänglig under en kalibrering. Knappen stoppar kalibreringen, raderar eventuell data som samlats in under processen och återställer eventuella befintliga kalibreringsfiler för den aktuella lampan.
