Dialogrutan Kalibrera optik
Det här alternativet kalibrerar optiken i systemet. I PC-DMIS finns stöd för fem separata kalibreringar (beroende på tillgänglig maskinvara och tillgängliga kalibreringsobjekt):
Bildpunktsstorlek - Den här kalibreringsmetoden kalibrerar storleken på synfältet genom zoomcellens hela förstoringsområde eller med en viss optikkonfiguration. Följ tillverkarens rekommendationer för optiska kalibreringsintervall. Du måste kalibrera om den optiska förstoringen när zoomcellen eller mikroskopet har ändrats (t.ex. om det har skickats in för reparation).
2D-linsförvrängning - Den här kalibreringsmetoden kalibrerar de icke-linjära felen i synfältet genom zoomcellens hela förstoringsområde eller för en viss optikkonfiguration. Det här kan markant förbättra mätnoggrannheten bort från mitten av synfältet, särskilt på optik med lägre förstoring.
Kamerarotation - Den här kalibreringsmetoden kalibrerar kamerans rotation i motsvarighet till bordet, och tar bort eventuell rotation. Detta är särskilt påtagligt på CMM-V-system eller system med HP-C-x-familjen med sensorer.
Parcentralitet/parfokalitet - Den här kalibreringsmetoden säkerställer att linsens mittpunkt och synfältets mittpunkt är i linje. Detta alternativet är endast tillgängligt om följande är sant:
Du använder en zoomlins.
Den valda lampan kalibrerades tidigare. Se "Kalibrera belysning".
Du valde kalibrering av bildpunktsstorlek.
Fokus - Det här är kalibreringsmetoden för fokusdjup och latens som kalibreras med en serie fokusjusteringar vid olika förstoringsnivåer (Bildpunktsstorlek).
Om din zoomcell kalibreras automatiskt behöver du inte utföra kalibrering av förstoringen. I stället visas ett meddelande i PC-DMIS när kalibreringsprocessen har slutförts.
Följ dessa steg för att kalibrera optiken:
Utgå från dialogrutan Kalibrera optik och välj Kalibrera optik.
Klicka på Kalibrera för att öppna dialogrutan Kalibrera optik.

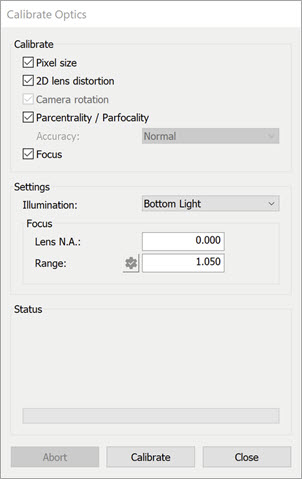

Dialogrutan Kalibrera optik
FLYTTA INTE kalibreringsnormalen när kalibreringsproceduren har startat.
Välj de nödvändiga alternativen i området Kalibrera.
Bildpunktsstorlek - Det här alternativet kalibrerar bildpunktsstorleken vid olika förstoringar för att bestämma storleken på ett mätt element.
2D-linsförvrängning - Det här alternativet kalibrerar 2D-linsförvrängningen i kamerabilden.
Kamerarotation - Med detta alternativ kan PC-DMIS Vision avgöra om en kamera har roterats relativt bordet. Därefter utförs nödvändiga justeringar av PC-DMIS. Programvaran aktiverar alternativet automatiskt om du aktiverar kalibreringsalternativet 2D-linsförvrängning.
Parcentralitet/parfokalitet - När du väljer detta alternativ kalibreras bildpunktsstorleken med hjälp av parcentralitet/parfokalitet. Denna process ersätter behovet av att kalibrera den optiska mittpunkten. Alternativet är endast tillgängligt när en HexagonMI-platta (Hexagon Manufacturing Intelligence) används och när maskinen använder en zoomlins. Se även "Kalibreringslägen för parcentralitet".
Noggrannhet - Det finns två metoder för kalibrering av parcentralitet/parfokalitet:
Normal - Den här metoden utför kalibreringen på samma rektanglar som användes för synfältet (bildpunktsstorlek) och är snabbare att utföra. Den här metoden resulterar i en snabbare kalibrering.
Hög - Den här metoden utför kalibreringen på koncentriska cirklar på kalibreringsnormalen. Den här metoden ger bättre kvalitet men tar längre tid att utföra.
Fokus - Det här alternativet utför kalibrering för djup och latens.
Välj kalibreringsinställningar från området Inställningar:
Belysning - Välj belysningskälla. Kalibrering görs normalt bäst med en underbelysning/under bordet-belysning eftersom kantkontrasten då är skarpare. Välj <Nuvarande> för att använda de befintliga belysningsinställningarna och behålla belysningen under kalibreringen. Ringbelysningen kan nu användas av CMM-V- eller HP-C-x-sensorer som en standardljuskälla.
Fokus - Lins N.A. - Ange numerisk apertur (N.A.) för den aktuella linsen (om du känner till den), lämna annars rutan tom. Med detta värde kan kalibreringsprogrammet optimera fokuseringen som används under kalibreringen.
Fokus - område - Om du inte angett numerisk apertur anger du här fokusområdet. Detta ger området som fokuseringen utförs över.
Autom. område - Markera denna kryssruta för att automatiskt beräkna det bästa fokuseringsområdet. (Detta alternativ kanske inte finns för alla system.)
Klicka på Kalibrera. Programvaran visar meddelanderuta som påminner om att kalibreringsnormalen måste vara ren och uppriktad längs X-axeln. Du måste även kontrollera att normalen ligger rättvänd på bordet.
Kalibreringsnormalen måste vara ren och riktad längs X-axeln.
Se till att normalen har rätt sida upp (logotyp och målstorlekar är läsbara).
Även om kalibreringsprocessen använder sig av avvisningstekniker för störningar och smuts så kan en smutsig kalibreringsnormal eventuellt orsaka kalibreringsfel och ge mindre noggranna mätvärden. Var noga med att avlägsna damm, smuts, fingeravtryck och annat material från glasavsnittet på kalibreringsnormalen. Använd ett milt rengöringsmedel som inte efterlämnar några avlagringar, så som tvättsprit, och en mjuk, luddfri trasa. Rengör även bordets glas där kalibreringsnormalen positioneras. Riktiga rengöringstekniker beskrivs i dokumentationen för hårdvaran. Om bordet med glaskalibreringsnormalen kan röra sig under kalibreringssekvensen håller du den på plats med lera eller kitt.
Placera kalibreringsnormalen på bordet så att normalens längd sträcker sig längs maskinens X-axel. Kontrollera uppriktningen med X-axeln genom att titta på normalens horisontallinje samtidigt som du kör bordets X-axel. Linjen skall stanna kvar i synfältet, helst mycket nära mitten.
Klicka på OK. Du får ytterligare meddelande som påminner att målet måste centreras.
Placera ett mål så att det helt innefattas av kamerans vy. Målet måste centreras grovt inom synfältet och fokuseras. Fokuseringen måste inte vara optimal, endast en startpunkt för programvarans fokuseringsprocess.
Klicka på knappen OK. Om du har en CNC-maskin fokuserar den automatiskt på målet. Om du har en manuell maskin visar programvaran ett meddelande där du ombes att fokusera på målet.
Använd de manuella kontrollerna för att flytta det optiska mätsystemet tills den rektangulära eller kvadratiska kalibreringsnormalen är ungefärligt centrerad i synfältet. Målstorleken bestäms i PC-DMIS utifrån optiken.
Ändra inte Z-positionen eller fokus under resten av kalibreringsproceduren.
Klicka på OK när målet är centrerat. Kalibreringsprocessen fortsätter automatiskt baserat på de valda kalibreringsalternativen:
Om maskinen stöder CNC-kontroll av belysningen, och en belysningslampa har valts i fältet Belysning, utförs en justering av belysningens gråskala av PC-DMIS Vision där målet (eller serien med mål) mäts över hela förstoringsområdet.
Om systemet har manuell kontroll av belysningen blir du ombedd att öka eller minska belysningsnivån efter behov.
Om du väljer bildpunktsstorlek mäter PC-DMIS automatiskt serien med kalibreringsmål.

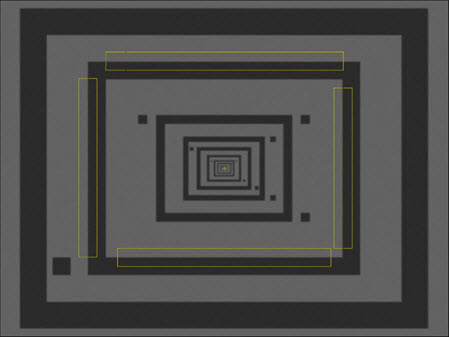

Kalibrering av bildpunktsstorlek
Om du väljer 2D-linsförvrängning mäter PC-DMIS vid varje förstoring i kalibreringen av bildpunktsstorlek en eller flera solida cirkelmål i ett rektangulärt mönster som täcker större delen av synfältet. Om programvaran inte automatiskt letar upp den första cirkeln blir du i PC-DMIS ombedd att flytta den angivna cirkeln till mitten av synfältet.
2D-linsförvrängning
Om du under Parcentralitet/parfokalitet , under listrutan Noggrannhet, väljer Normal utför PC-DMIS Vision en kalibrering av parcentralitet/parfokalitet på samma rektanglar som användes för kalibrering av bildpunktsstorlek.
Om du väljer Fokus flyttar systemet in i och ut ur fokus vid olika förstoringsnivåer. Fokuskalibreringar utförs av PC-DMIS för att avgöra fokusdjup och -latens.

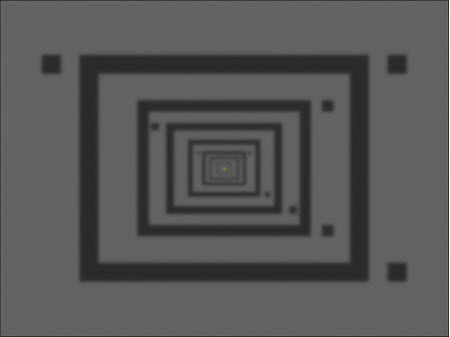

Fokuskalibrering
Om du väljer Kamerarotation mäter PC-DMIS Vision linjen längst ned på normalen i olika lägen ett antal gånger för att identifiera rotationen mellan kamera och bord. Om rotationsvinkeln som beräknas av PC-DMIS är större än 5 grader indikerar en varning att maskinvaran bör justeras fysiskt för att minska denna vinkel. Du kan fortfarande använda kalibreringen för att kompensera med det rekommenderas att det fysiska mäthuvudet/kameran justeras i relation mot bordet.

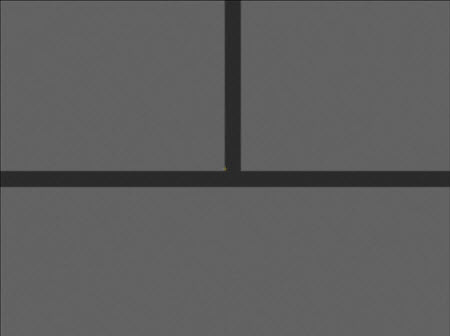

Kalibrering av kamerarotation
Om du under Parcentralitet/parfokalitet , under listrutan Noggrannhet, väljer Hög, blir du i PC-DMIS Vision ombedd att "Rikta in HexagonMI koncentriska standardcirkel i målet". Rikta in cirkeln enligt beskrivningen i bilden nedan och klicka på OK.

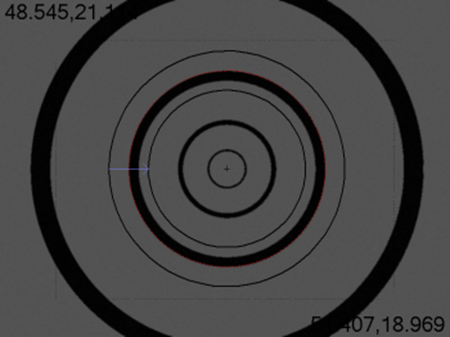

Mål centrerat på koncentriska cirklar på en HexagonMI-normal.
Kalibreringsprocessen fortsätter. Den fokuserar och tar en serie med mätningar vid olika förstoringsnivåer. Processen fastställer att den optiska mittpunkten och fokaldjupet stämmer överens för hela fokalområdet. Detta innebär att om du fokuserar och mäter en cirkel vid en viss förstoring blir den resulterande XYZ-positionen densamma vid en annan förstoring.
Mot slutet av kalibreringen skapas och körs en serie dynamiska mätrutiner i bakgrunden i PC-DMIS. Detta görs för att utföra en grundläggande verifiering som mäter en undergrupp baserad på kalibreringsdata. Efterhand som programvaran mäter varje mål i dessa mätrutiner uppdateras meddelandet i området Status i dialogrutan Kalibrera optik för att visa stegnumret.
Statusmeddelande som visar bildpunktsstorlek och fel
Det finns en verifiering av bildpunktsstorlek som är inaktiverad som standard och som styrs av posten ProbeQualVisionOpticsCalPixelSizeVerifyEnabled i PC-DMIS Inställningar. Om posten är aktiverad utför PC-DMIS vid slutet av kalibreringen en grundläggande verifiering som mäter en undergrupp baserad på kalibreringsdata. Efterhand som programvaran mäter varje mål i dessa mätrutiner uppdateras meddelandet i området Status i dialogrutan Kalibrera optik för att visa stegnumret.

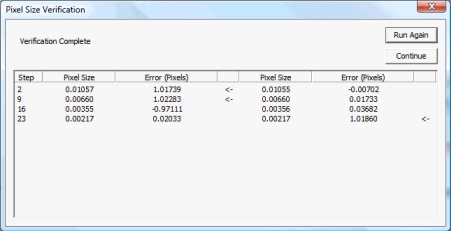

Dialogrutan Verifiering av bildpunktsstorlek
Om dialogrutan Verifiering av bildpunktsstorlek visas kan du klicka på Kör igen för att köra verifieringen igen. På så vis kan du avgöra om eventuella fel beror på avvikelser i verifieringen. Om verifieringen misslyckas flera gånger kan du försöka att köra om hela kalibreringen av bildpunktsstorlek. Om både kalibrering och verifiering misslyckas upprepade gånger, ska du kontakta Hexagons tekniska support.
Klicka på Fortsätt för att acceptera verifieringsresultatet.
Avsnittet ProbeCal i PC-DMIS Inställningar innehåller poster som påverkar kalibreringen av bildpunktsstorlek.
Klicka på Stäng för att stänga dialogrutan Kalibrera optik. Programvaran skriver även kalibreringsresultatet till dialogrutan Kalibreringsresultat så att du vid behov kan titta på resultatet vid ett senare tillfälle. När du vill visa resultat, klicka på knappen Resultat i dialogrutan Mäthuvud.

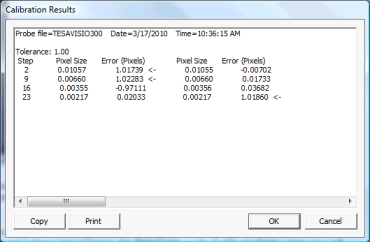

Dialogrutan Kalibreringsresultat
Nu har du kalibrerat synfältet. Upprepa processen för alla linser som du vill använda i maskinen.
På en CMM-V-kamera eller system som använder HP-C-x-familjen med sensorer behöver du endast kalibrera synfältet för vinkel A0B0 för det vridbara mäthuvudet. Det kan vara önskvärt att placera ett reflekterande vitt papper på mätmaskinens bord under "Kalibreringsobjekthållaren" (art.nr CALB-0001). "Kalibreringsobjekthållaren" innefattar en glasskiva (CALB-0002) och ett ringmätdon (CALB-0003). Kalibreringsobjekthållaren används för kalibrering av CMM-V-kameran eller HP-C-x-familjen med sensorer.
