Om Chromatic White Light Sensor (CWS) är det aktiva mäthuvudet i mätrutinen, lägger PC-DMIS Vision till fliken Laser med en spektrumplott. När programvaran inte kör mätrutinen visar spektrumplottningen strukturen ("störningar") för CWS-signalen. Detta gör det enkelt för dig att välja optimala inställningar såsom belysning och frekvens.
Observera följande:
PC-DMIS uppdaterar inte spektrumplotten under körningen av mätrutinen.
När fliken Laser är vald och uppdateras, visas inte koordinaterna för CWS Intensitet och Avstånd i Koordinatvisningsfönstret.
Minimikraven för att använda spektrumplottning är:
A CHRocodile S, CHRocodile SE eller en CHRocodile 2SHS-sensor vitt ljus
Firmwareversionen för CHRocodile startar med 5.97
En CHRocodile-sensor som är ansluten till persondatorn med en USB-kabel eller via Ethernet.
X-axel - X-axeln för spektrumdiagrammet representerar det totala området för sensorns kalibrarade avstånd. När Z-axeln flyttas i positiv riktning flyttas plottens topp från vänster till höger.
Y-axel - Spektrumplottningens Y-axel visar signalstyrkan. För bästa resultat för avståndsmätning bör det finnas en enda skarp dominant topp liknande den som visas i följande exempel:

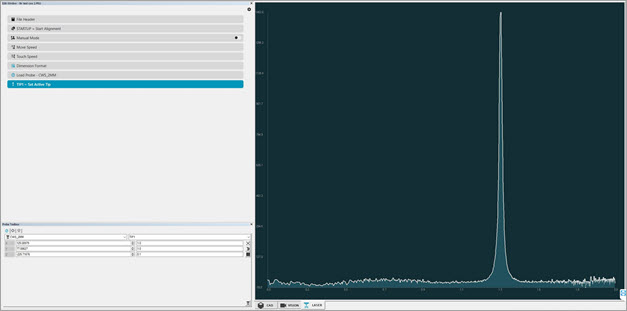

Exempel på spektrumplottning i fliken Laser
