Koordinatvisningsfönstret
Den mesta informationen i Koordinatvisningsfönstret är samma för alla mäthuvudstyper och finns beskriven i "Använda Koordinatvisningsfönstret" i kapitlet "Använda andra fönster, redigerare och verktyg" i den centrala dokumentationen för PC-DMIS. Men om du använder ett optiskt mäthuvud finns även dessa koordinater i fönstret.
VX/VY/VZ: Om du använder ett optiskt mäthuvud anger X-, Y- och Z-värdena koordinater vid hårkorset i mitten av synfältet. VX-, VY- och VZ-värdena anger elementets mätpunkts- eller mätdonsläge med hänsyn till den aktuella uppriktningen.
DX/DY/DZ: DX-, DY- och DZ-värdena anger skillnaden mellan kamerans och elementets position. Du måste markera alternativet Avstånd till mål i dialogrutan Inställningar, koordinatvisning för att dessa värden ska visas. Mer information finns i "Konfigurera Koordinatvisningsfönstret" i kapitlet "Göra inställningar" i den centrala dokumentationen för PC-DMIS.
Först: Detta värde visar den aktuella inställningen av förstoring i kameran. Alla ändringar på fliken Förstoring visas på den här raden i Koordinatvisningsfönstret. Se "Mäthuvudsverktyg: fliken Förstoring".
W: Visar det aktuella rundbordets axel för ett enstaka rundbord.
V: När du använder ett stackat vridbart bord visar även Koordinatvisningsfönstret ett "V"-värde för den andra rundbordsaxeln.
Optisk lasersensor

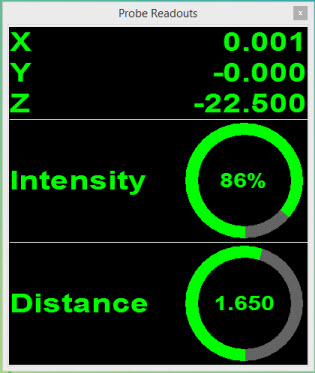

Om en optisk lasersensor är den aktiva sensorn visar Koordinatvisningsfönstret X-, Y- och Z-koordinaterna, samt laserparametrarna såsom Intensitet och Avstånd. Information finns i lämpligt lasersensoravsnitt i denna dokumentation.
Nedan visas ett exempel:
