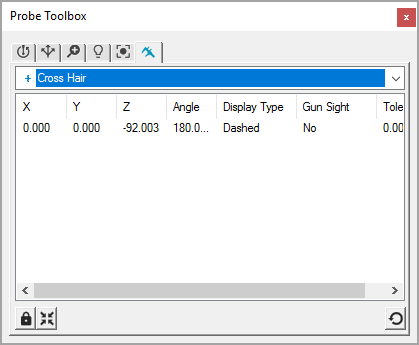

Mäthuvudsverktyg – fliken Mätdon
Fliken Mätdon visas endast om du öppnar Mäthuvudsverktyg. Om du använder rutan Autoelement visas inte fliken Mätdon.
Fliken Mätdon tillhandahåller en mängd verktyg som kallas "mätdon" som du använder för att göra snabba optiska jämförelser på element som du mäter. Det är inte nödvändigt att skapa en mätrutin. Mätdon kan användas där kanter inte kan särskiljas eller är svåra att hitta automatiskt.
Steg för steg exempel för varje typ av mätdon finns i "Använda optiska mätdon".
Mätdonet ger nominell information som du kan skriva in i dialogrutor för att skapa det önskade nominella elementet. Du kan även fånga informationen till Urklipp eller som en BMP-fil för att klistra in i en rapport.
Dessa verktyg, som ibland kallas "handmätdon", är geometriska former som visas på skärmen. Du kan manipulera dessa former genom att rotera dem samt ändra storlek och läge på dem med hjälp av musen för att läsa av nominell information för ett visst element som t.ex läge, diameter, vinkel.

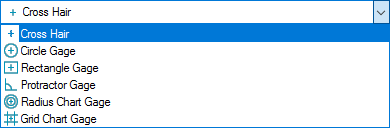

Tillgängliga mätdon
Det finns ingen associerad automatisk bildhantering med dessa mätdon, de är enkla verktyg som du använder för att visuellt justera för att passa till ett element i bilden.
Mer:
Rotera, ändra storlek på och flytta mätdon
