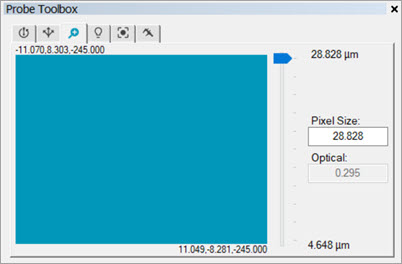

Mäthuvudsverktyg - fliken Förstoring
Med fliken Förstoring kan du ändra kameraförstoringen för det aktuella synfältet. Det är även möjligt att samtidigt visa flikarna CAD och Vision från Grafikfönstret. Information om hur du använder dessa flikar i Grafikfönstret finns i "Använda Grafikfönstret i PC-DMIS Vision".
Två värden för förstoring visas – Bildpunktsstorlek och Optisk
Bildpunktsstorlek – Det här är bildpunktsstorleken för bilden i direktvyn.
Optisk – Det här är förstoringsvärdet för kamerans CCD-matris. Detta värde ändras inte när storleken på direktvyn ändras.
När fliken Förstoring i Mäthuvudsverktyg är öppen visar fliken Vision följande:
SYNF= – Detta överlagringsvärde visar storleken på synfältet i mätrutinens måttenheter för mätning. Värdet visas endast på skärmen när du har valt fliken Förstoring i Mäthuvudsverktyg.
[0]= – Detta överlagringsvärde återspeglar det aktuella förstoringsvärdet (Bildpunktsstorlek). När du zoomar in närmare detaljen minskar detta värde. När detta värde närmar sig noll, närmar sig maskinen den maximala förstoringen. Värdet visas endast på skärmen när du har valt fliken Förstoring i Mäthuvudsverktyg.
