Om din typ av mäthuvud (kamera) ännu inte har definierats använder du dialogrutan Mäthuvud för att skapa en mäthuvudsfil.
Följ stegen nedan för att skapa en ny mäthuvudsfil för ditt optiska mäthuvud:
Välj menyalternativet Infoga | Maskinvarudefinition | Mäthuvud. Dialogrutan Mäthuvud öppnas. (Den här dialogrutan öppnas automatiskt när du skapar en ny mätrutin.)

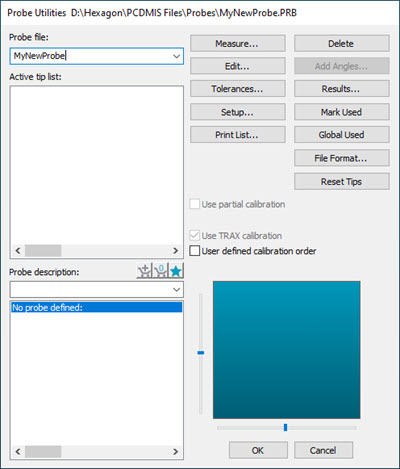

Dialogrutan Mäthuvud
Ange ett namn på mäthuvudsfilen som beskriver ditt optiska mäthuvud.
Markera alternativet Inget mäthuvud definierat i området Beskrivning av mäthuvud i dialogrutan Mäthuvudsverktyg.
Välj lämpligt mäthuvud från listan Beskrivning.
Välj återstående komponenter för "tomma anslutningar" på samma sätt tills definitionen av mäthuvudet är klart. Den definierade mätspetsen visas i listan Aktiv mätspets när det är klart.
Observera att PC-DMIS inte visar en bild av mäthuvudet. Detta är vanligtvis önskvärt så att den inte stör vyn av detaljen som du mäter. Du kan dock dubbelklicka i området Beskrivning i dialogrutan Mäthuvudsverktyg för att öppna dialogrutan Redigera mäthuvudskomponenter och markera kryssrutan Visa denna komponent.
Mer information om hur man definierar mäthuvuden finns i kapitlet "Definiera hårdvara" i den centrala dokumentationen för PC-DMIS.
