När du har skapat en optisk mätspets kan du redigera mäthuvudsdata för den valda spetsen genom att välja Redigera i dialogrutan Mäthuvud. Standardvärden anges beroende på vilket mäthuvud som har definierats. Nu öppnas dialogrutan Redigera mäthuvudsdata.

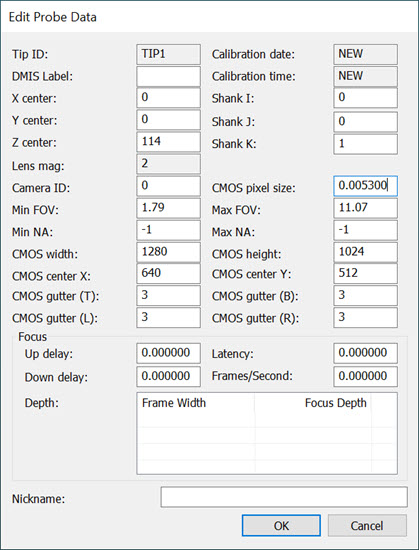

Dialogrutan Redigera mäthuvudsdata för optiska mätspetsar
Du kan redigera eller visa följande värden för din optiska mätspets efter behov beroende på vilket optiskt mäthuvud som har definierats:
Mätspets-ID - Det här fältet visar mätspets-ID för det valda mäthuvudet.
DMIS-etikett - Den här rutan visar DMIS-etiketten. När du importerar DMIS-filer används etikettvärdet för att identifiera eventuella SNSDEF-kommandon i den importerade DMIS-filen.
XYZ-mittpunkt - Den här rutan visar mittpunkten för kamerans brännpunkt. Den uppdateras av värdet i "Kalibrera mäthuvudsoffset", så att kameran och mäthuvudet med avkännaren får samma referenssystem.
IJK för skaft - Dessa tre värden anger den optiska vektorn för riktningen dit optiska linsen pekar.
Linsförstor. - Den här rutan visar förstoringsgraden i den definierade mäthuvudslinsen.
Kamera-ID - Med den här rutan kan du ange ett ID-värde för din kamera.
För konfigurationer med en enda kamera är ID-värdet 0.
Vid stöd för flera kameror indikerar ID-värdet kameran som är kopplad till denna mätspets, vilket vanligtvis är 0 eller 1.
För konfigurationer med flera virtuella kameror där det finns konfigurationer med flera kameror för en enda fysisk kamera, styr ID-värdet även bearbetningsläget för kamerans parametrar. Om du lägger till 1000 till kamerans ID-värde (till exempel 1000 eller 1001) bearbetar PC-DMIS en minimal undergrupp av parametrarna i stället för hela parameterfilen. På detta sätt kan programvaran snabbare växla mellan kameror.
CMOS-pixelstorlek – Den här rutan visar pixelstorleken som PC-DMIS använder för att utvärdera bildpunktsstorleken. Lägre värden betyder högre upplösning vid bildtagningen.
Du kan även ställa in standardvärdet för bildpuntksstorlek i programmet Inställningar. Om kamerans maskinvara stöder rapportering av bildpunktsstorlek kan PC-DMIS automatiskt uppdatera bildpunktsstorleken för kamerans ID. Detaljerad information finns i avsnittet "VisionParameters\Optics" i dokumentationen för PC-DMIS Inställningar.
Min FOV - Med det här värdet kan du justera den minsta tillåtna storleken på synfältet.
Max FOV: - Med det här värdet kan du justera den största tillåtna storleken på synfältet.
Min NA - Med det här värdet kan du ange den minsta tillåtna numeriska aperturen.
Max NA - Med det här värdet kan du ange den största tillåtna numeriska aperturen.
NA (numerisk apertur) är vanligtvis tryckt på objektivlinser för mikroskop. Programvaran använder det här värdet för att uppskatta lämpliga fokuseringsområden. Standardvärdet är -1.
CMOS-bredd - Det här värdet anger bredden på videorutan i din optiska enhet.
CMOS-höjd - Det här värdet anger höjden på videorutan i din optiska enhet.
Mittpunkt på X för CMOS - Det här värdet anger den optiska mittpunkten längs X-axeln för videorutan.
Mittpunkt på Y för CMOS - Det här värdet anger den optiska mittpunkten längs Y-axeln för videorutan.
PC-DMIS använder och uppdaterar CCD-värdena Bredd, Höjd och Mittpunkt XY när den optiska mittpunkten för det optiska mäthuvudet kalibreras. Se "Kalibrera optisk mittpunkt".
CMOS-fästmarginal (Ö/U/V/H) - Dessa värden anger antalet övre (T) och undre (B) rader, samt vänster (L) och höger (R) kolumner (i bildpunkter) runt kanten på kamerabilden som ska undvikas under kalibrering och mätning. En del kameror visar "döda bildpunkter" i detta område.
Kalib. datum – Den här rutan visar kalibreringsdatumet för din optiska mätspets.
Kalib. tidpunkt – Den här rutan visar kalibreringstiden för din optiska mätspets.
Fokusområde
Uppåtfördröjning - Den här rutan visar den ungefärliga tidsfördröjningen i sekunder som det tar för fokuseringen att starta och stabiliseras när fokuseringen är positiv eller uppåtgående.
Latens - Den här rutan visar den genomsnittliga tiden i sekunder mellan komposition och inspelning av data i videorutan.
Nedåtfördröjning - Den här rutan visar den ungefärliga tidsfördröjning i sekunder som det tar för fokuseringen att starta och stabiliseras när fokuseringen är negativ eller nedåtgående.
Rutor/sekund - Den här rutan visar antalet mätta rutor per sekund under fokuseringen.
Djup - Det här är en tabell över X-utvärderingsstorleken på synfältet och motsvarande faktor för synfältets djup.
Alias - Den här rutan visar det användardefinierade namnet på mätspetsen.
