Använda Koordinatvisningsfönstret med mätdon

Det är viktigt att förstå grundfunktionerna i Koordinatvisningen för att kunna använda mätdon eftersom mätresultaten visas i Koordinatvisningsfönstret.

Du kan öppna Koordinatvisningsfönstret på något av följande sätt:

• Tryck på CTRL + W.

• Utgå från fliken Position i dialogrutan Mäthuvudsverktyg och välj Koordinatvisning .

• Välj menyalternativet Visa | Övriga fönster | Koordinatvisning.

Förstå Koordinatvisningsfönstret

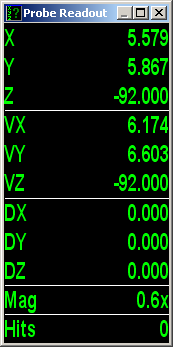

Koordinatvisningsfönstret

• XYZ är placeringen av mitten av synfältet i relation till den aktuella uppriktningens nollpunkt.

• VX, VY och VZ är placeringarna av mätdonet i relation till den aktuella uppriktningens nollpunkt. Om mätdonet är centrerat i synfältet kommer XYZ och VX-, VY- och VZ-värdena att vara samma. Dra mätdonet till önskad plats med hjälp av vänster musknapp.

• DX, DY och DZ används tillsammans med mätdon för att visa relativa avstånd. Dessa värden är oberoende av den aktuella uppriktningens nollpunkt och kan nollas fristående med knappen Nollställ avläsn. DXYZ () i Mäthuvudsverktyg. Om Mäthuvudsverktyg är stängt kan du högerklicka i fönstret och klicka på Nollställ avläsn. DXYZ på snabbmenyn.

Använd mätdonsexemplen i detta kapitel och ändra Koordinatvisningen så här:

1. Högerklicka i Koordinatvisningsfönstret och klicka på Inställningar på snabbmenyn.

2. Markera följande alternativ:

Mäthuvudsläge

Visa aktuell position på skärmen

Avstånd till mål

Om du vill nollställa värdena för DX, DY och DZ fristående när ett mätdon används aktivt väljer du alternativet Nollställ avläsn. DXYZ.

3. Klicka på OK för att spara och avsluta.
