Bir daire özelliğini taramak için Ekle | Tara | Daire öğesini seçin. BASICSCAN iletişim kutusunda DAİRE sekmesi görünür. Örnek:

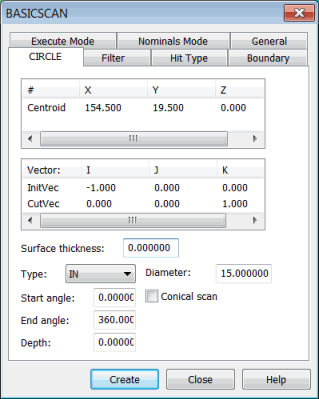

BASICSCAN iletişim kutusu - DAİRE sekmesi
Bu sekme, dairenin merkezi ve çapı gibi parametreleri alır ve CMM'nin taramayı yürütmesini sağlar.
Daire yöntemi:
Filtre sekmesinde MESAFE veya SIFIRFİLTRE türünün kullanımını etkinleştirir.
Vuruş Türü sekmesinde yalnızca VEKTÖR türünün kullanımını etkinleştirir.
Sınır sekmesinde bir sınır koşulu ayarı gerektirmez.
# sütunundaki Kitle merkezi parametresi dairenin merkezidir. Doğrudan dairenin merkezini yazabilirsiniz. Ya da makineden veya CAD'den alınabilir.
Bir Daire Temel Taraması Tanımlama
Aşağıdaki yöntemlerin biriyle temel daire taramasını tanımlayabilirsiniz:
Değerleri doğrudan yazın. Bkz. "Daire Temelli Tarama - Değer Yazma Yöntemi".
Dairedeki noktaları fiziksel olarak ölçün. "Daire Temelli Tarama - Ölçülen Nokta Yöntemi".
Grafik Görüntüleme penceresinde CAD modelindeki daireyi tıklatın. Bkz "Daire Temel Taraması - Yüzey Verileri Yöntemi" veya "Daire Temel Taraması - Tel İskelet Verileri Yöntemi"
Taramayı oluşturduğunuzda, PC-DMIS Düzenle penceresine ekler. Alttaki Düzen penceresinde bir daire temel taraması için bir komut satırı örneğidir:
SCN2 =BASICSCAN/CIRCLE,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES <25.399,76.2,0>,CutVec=0,0,1,IN InitVec=-1,0,0,DIAM=25.4,ANG=0,ANG=360,DEPTH=0,THICKNESS=0,CCE=NO, PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0 FILTER/DISTANCE,1 EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO BOUNDARY/ HITTYPE/VECTOR NOMS MODE=MASTER ENDSCAN
Temek Daire Tarama İçin Genel Tanımlar
Kitle Merkezi: Dairenin merkezi.
KesVek: Dairenin bulunduğu düzlemde tanımlar.
InitVec: Noktanın, taramanın 0 derece olarak tanımladığı yüzey normal vektörüdür. Tarama bu konum artı Başlangıç açısı derecesinde başlayacaktır. Bir sıfır açısı vektörü olarak da düşünülebilir.
KesVek ve BaşlVek birbirine diktir.
Daha fazla bilgi için:
Daire Temelli Tarama - Değer Yazma Yöntemi
Daire Temelli Tarama - Ölçülen Nokta Yöntemi
Daire Temelli Tarama - Yüzey Verileri Yöntemi
