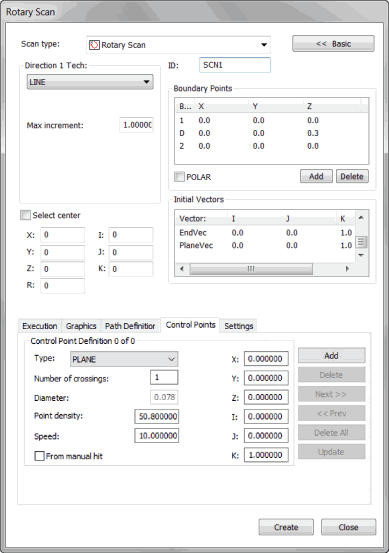

Döner Tarama iletişim kutusu
Ekle | Tara | Döner Tarama yöntemi, o noktadan belirtilen bir yarıçapta verilen bir nokta çevresindeki yüzeyi tarar. Yarıçap yüzey değişikliklerinden bağımsız olarak korunur. Bu prosedür, ölçüm yayı için başlangıç ve bitiş noktasını kullanır. Ayrıca yönü başlangıçtan sona tanımlamak için bir yön noktası da içerir.
Koni etrafında örnek Döner Tarama
Döner Tarama iletişim kutusu hakkında daha fazla ayrıntı için PC-DMIS Çekirdek dokümantasyonunda "Tarama İletişim Kutusunun Ortak İşlevleri" konusuna bakın.
Döner Tarama Oluşturmak İçin
Bir TTP veya Analog probu etkinleştirdiğinizden emin olun.
PC-DMIS'i DCC moduna geçirin.
Döner Tarama iletişim kutusunu açmak için Ekle | Tara | Döner öğesini seçin.
Özel bir ad kullanmak isterseniz Kimlik kutusuna tarama adını girin.
Döner tarama merkez noktasını tanımlayın. Bu işlemi şu iki yöntemden biriyle yapabilirsiniz:
Merkezi Seç onay kutusunu seçin, parçada bir noktayı tıklatın.
Daire merkezi konumunu manuel olarak XYZ ve IJK kutularına yazın.
Döner tarama yarıçap değerini R kutusuna yazın. Yarıçapı yazdığınızda, PC-DMIS Grafik Görüntüleme penceresinde parça modelindeki tarama konumunu çizer.
Tarama XYZ merkezi ve IJK bilgilerinin doğru olduğunu doğrulayın.
Merkezi Seç onay kutusunun işaretini kaldırın.
Yön 1 Tekn listesinden uygun tekniği seçin. Seçili tekniğe bağlı olarak, uygun artış ve açı değerlerini Maks Artış, Min Artış, Maks Açı ve Min Açı kutularına yazın.
Taramanız birden fazla yüzeyin içinden geçiyorsa, "Grafik Sekmesi" konusunda anlatıldığı gibi Seç onay kutusuyla yüzeyleri seçmeyi düşünün.
Döner tarama için 1 noktası (başlangıç noktası), D noktası (tarama yönü) ve 2 noktası (bitiş noktası) ekleyin. Bu işlem tarama için bir eğri seçer. Tüm çevreyi taramak isterseniz, 2 noktasını silin. Bu sınır noktalarını "Sınır Noktaları alanı" konusunda anlatıldığı gibi uygun prosedürü izleyerek seçin.
Vuruş Denetimleri bölgesinde Vuruş Türü listesinden uygun vuruş türünü seçerek alın.
Başlangıç Vektörleri alanlarındaki vektörlerde gerekli değişiklikleri yapın. Bunun için, vektörü çift tıklatın, Tarama Öğesini Düzenle iletişim kutusunda değişiklikler yapın ve sonra Döner Tarama iletişim kutusuna dönmek için Tamam'ı tıklatın.
Nominaller Yöntemi bölgesindeki Nominaller listesinden uygun nominalleri seçin.
Nominaller Yöntemi bölgesindeki Tolerans kutusuna en azından prob yarıçapını telafi eden bir tolerans değeri girin.
Yürütme Denetimleri bölgesindeki Yürüt listesinden uygun yürütme modunu seçin.
İnce parça kullanılırsa, parça kalınlığını Grafik sekmesindeki Kalınlık kutusuna girin.
Gerekirse, Yürütme sekmesindeki bölgelerden onay kutularını seçin.
Analog prob kullanılıyorsa, taramanızı optimum şekilde çalıştımak için Denetim Noktaları sekmesini kullanmayı düşünün.
Grafik Görüntüleme penceresindeki CAD modelinde taramanın önizlemesini oluşturmak için Kavramsal Yol alanı, Yol Tanımlamaları sekmesindeki Oluştur düğmesini tıklatın. Taramayı oluşturduğunuzda, PC-DMIS taramayı başlangıç noktasında başlatır ve sınır noktasına erişinceye kadar seçili yönü izler.
Gerekirse, tek tek noktaları silebilirsiniz. Bunun için, Kuramsal Yol alanından onları bir kerede biri olmak üzere seçin ve SİL tuşuna basın.
Gerektiğinde taramanızda ek değişiklikler yapın.
Oluştur düğmesini tıklatın. PC-DMIS taramayı Düzenle penceresine ekler.
