Bu öğreticide 50 mm'lik bir gövde üzerinde 2 mm'lik yakut uç bulunan kalibre edilmiş PH10MQH indekslenebilir prob kullanılmıştır. Buradaki bilgilerde benzer bir probun nasıl seçileceği veya oluşturulacağı açıklanmıştır.

Prob Yardımcı Programları iletişim kutusu açık değilse, açmak için Ekle | Donanım Tanımı | Prob öğesini seçin.

Prob Yardımcı Programları iletişim kutusu açıkken benzer bir temas probu seçmeniz veya oluşturmanız gerekir.

Kalibre edilmiş prob uçları bulunan Prob Yardımcı Programları iletişim kutusu

Tamam'ı tıklattığınızda PC-DMIS parçanızı ölçmek için bu probu kullanır.

Prob tanımlama hakkında daha fazla bilgi için "Probları Ayarlama ve Kullanma" bölümündeki "Prob Tanımlama" konusuna bakın.

Mevcut bir Probu Seçmek için

1. Prob Yardımcı Programları iletişim kutusunda Prob Dosyası listesinin açılır okunu seçin.

2. Bir prob seçin. Bu konunun en üstünde belirtilen iki kalibre edilmiş prob ucunu içermelidir. Etkin uç listesinde, kalibre edilmiş prob dosyalarının uçlarının yanında yıldız işareti yoktur.

3. T1A0B0 ucunu seçin.

4. TAMAM öğesini tıklayın.

Yeni bir Prob Oluşturmak için

Prob Yardımcı Programları iletişim kutusunda aşağıdaki prosedürü izleyin. Bu prosedür kullanılacak probu, varsa uzantılarını ve prob ucu açılarını seçmenizi sağlar. Prob açıklaması alanında kullanılabilir prob seçenekleri alfabetik sırada listelenir.

1. İletişim kutusunun üst tarafındaki Prob dosyası kutusuna prob için bir ad yazın.

2. Prob açıklaması alanında ifadeyi seçin: Tanımlı Prob yok.

3. Prob açıklaması listesinden istediğiniz prob kafasını seçin ve Enter tuşuna basın.

4. Boş Bağlantı #1 satırını seçin ve probunuzu oluşturuluncaya kadar gerekli prob parçalarını seçmeye devam edin.

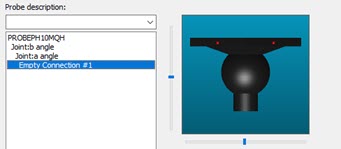

Boş Bağlantı #1 çizgi

5. Tamamlanmış probunuz bu konunun en üstünde belirtilen iki kalibre edilmiş prob ucunu içermelidir.

6. Bittiğinde Tamam'ı tıklatarak probunuzu kaydedin ve Prob Yardımcı Programları iletişim kutusunu kapatın. PC-DMIS, Düzen penceresine bu probu işaret eden bir LOADPROBE komutu ekler.

7. Araç çubuğu alanında Ayarlar araç çubuğunu bulun ve Prob Uçları listesine bakın. Tanımlanan prob ucu burada da görünecektir.

İsterseniz Sihirbazlar araç çubuğundaki Prob Sihirbazı simgesini () tıklatarak Prob Sihirbazı'na erişebilir ve probunuzu bu yolla tanımlayabilirsiniz. Prob Sihirbazı probunuzu tanımlamanıza yardımcı olan daha basit bir arayüzü kullanır.
