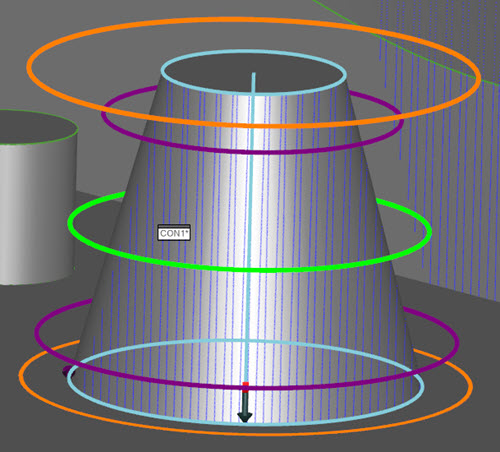

Laser sensörü koninin uzunluğu boyunca tarar. Koninin vektörünün yönünde hareket eder. Lazerin bu vektöre hemen hemen dik olması gerekir.
1 - Özelliğin vektörü.
2 - Özelliğin tarama çizgileri ve lazer şeritleri özelliğin vektörüne diktir.
3 - Tarama yönü özelliğin vektörünü takip eder
Tesastar mil ile bir özelliğin lazer taramasını yaptığınızda, en iyi tarama yönü özelliğin vektörü boyunca veya ona dik olabilir. Ancak bu, kafanın şeridin oryantasyonuna dik bir yönde taramanıza izin veren bir açıyla dönme yeteneğine bağlıdır.
Otomatik Mil kullanırken doğrudan ölçülen Koni lazer özelliği için örnek yol oluşturma:
Mil Ölçümleri
Tek Tarama
Lazer Görünümü'nde işleme penceresini koni yüzeyinin olabildiğince fazla bölümünü içerecek şekilde ayarlayın. Lazer düzlemi koni eksenine yaklaşık 30-60 derece olmalıdır. Tarama, koninin monte edildiği yerde milin temel düzlemi üzerindeki bölgeyi yakalamalıdır.
Mil konisi üzerinde tek geçişli lazer tarama
