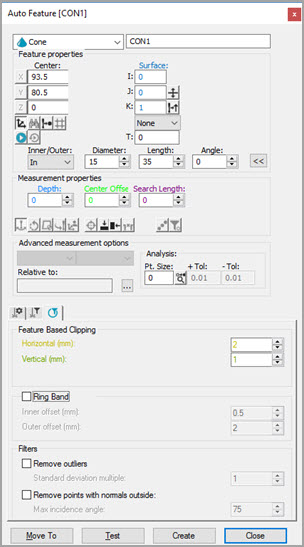

Otomatik Özellik iletişim kutusu - Koni
Lazer sensör ile bir koniyi ölçmek için:
Otomatik Özellik iletişim kutusuna erişin ve Koni'yi seçin.
İç/Dış kutusundan İç'i veya Dış'ı seçin.
Şunlardan birini yapın:
Koniye konum ve vektör vermek için CAD'i tıklatın. Sonra, manuel olarak kalan bilgi varsa girin.
Grafik Görüntüleme penceresinden, makineyi koni konumuna taşımak için Lazer sekmesini kullanın. Sonra, Özellik Nitelikleri alanından Konumdan Nokta Oku düğmesini (
) tıklatın. İç veya dış değerler, çap, uzunluk ve diğer parametreler gibi kalan bilgiler varsa bunları el ile girin.
X, Y, Z, I, J, K, iç veya dış değeri, çap, uzunluk, derinlik ve diğer parametreler için kuramsal bilgileri el ile girin.
Prob Araç Kutusu sekmelerine gerekli bilgileri girin. Bilgi girmek için Lazer Tarama, Lazer Filtreleme ve Lazer Kırpma özellikleri sekmeleri arasında gezinin.
İsterseniz özelliği test etmek için Test düğmesini tıklatın.
UYARI: Bunu yaptığınızda, makine hareket eder. Yaralanmamak için makineden uzak durun. Donanımın zarar görmesini önlemek için makineyi daha düşük bir hızda çalıştırın.
Oluştur'u tıklayın ve daha sonra Kapat'ı tıklayın.
Özelliğin konumu ve yön vektörü koninin merkez eksenini tanımlar.
