Ağ Kalınlığı Renk Haritası Yöntemi

Bir Nokta Bulutu veri nesnesinin kalınlığını ölçerken bir yöntem türünü seçemezsiniz. PC-DMIS otomatik olarak Küre yöntemini kullanır.

Ağ Kalınlık Renk Haritasını hesaplarken iki matematiksel yöntemden birini seçebilirsiniz:

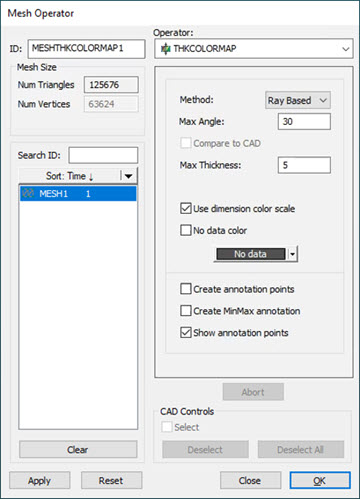

Bir Ağ için Işın Tabanlı yöntemi seçtiğinizde, PC-DMIS Ağı zıt taraf yönündeki normali boyunca her vertekste deler. Ardından yazılım Maks Açı içindeki verileri kullanarak kalınlığı hesaplar.

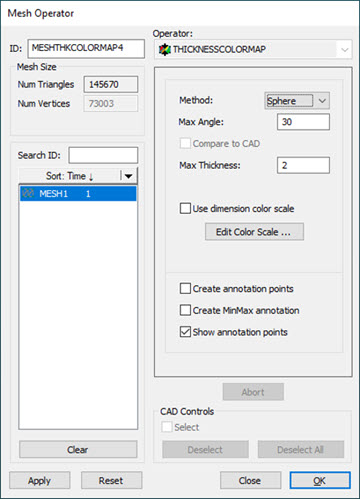

Küre yöntemini seçtiğinizde, PC-DMIS birbirine zıt iki nokta arasındaki kalınlığı hesaplamak için bir iç teğet küre kullanır.

Her iki yöntemde de, Boyut renk ölçeğini kullan seçeneğini seçerseniz ve zır yanda hiç veri yoksa, PC-DMIS bu alanda Veri yok rengini kullanır. Boyut renk ölçeğini kullan'ı seçmezseniz, Renk Ölçeğini Düzenle ile Veri yok rengini tanımlayabilirsiniz.

Boyut renk ölçeğini düzenleme hakkında ayrıntılı bilgi için, PC-DMIS Çekirdek dokümantasyonunun "Diğer Pencereleri, Düzenleyicileri ve Araçları Kullanma" bölümündeki "Boyut Renkleri Penceresini Kullanma (Boyut Renkleri Çubuğu)" konusuna bakın.

Renk Ölçeğini Düzenle seçeneğini kullanma hakkında ayrıntılı bilgi için, bu dokümantasyondaki "Renk Ölçeğini Düzenleme" konusuna bakın.
