PC-DMIS'in not noktasını nasıl ölçtüğünü anlamak için PC-DMIS'in başlangıçta tıklatılan noktayı, parça kalınlığının karşı tarafındaki noktayı ve bunları bağlayan çizgiyi Grafik Görüntüleme penceresinde görüntülemesini sağlayabilirsiniz. Bunu yapmak için Not zıt noktalarını göster onay kutusunu tıklatın.
Not noktalarının büyüklüğünü ve bağlantı çizgisinin kalınlığını CAD ve Grafik Ayarı iletişim kutusunun (Düzen | Grafik Görüntüleme Penceresi | OpenGL) OpenGL sekmesinin Nokta Bulutu alanından değiştirebilirsiniz. Ayrıntılı bilgi için PC-DMIS Çekirdek dokümantasyonunun "Tercihlerinizi Ayarlama" bölümündeki "OpenGL Seçeneklerini Değiştirme" konusuna bakın.

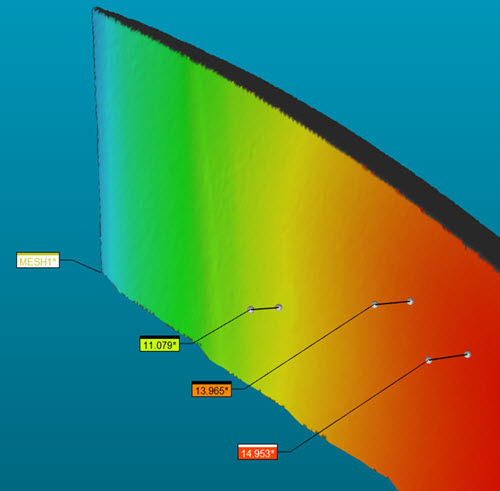

Not zıt noktalarını göster onay kutusu seçili olan kalınlık renk haritası örneği
