Taramak için taşınabilir bir kol veya lazer izleyici kullandığınızda, PC-DMIS otomatik döner ve uygun görünümü göstermek için nokta bulutunu Grafik Görüntüleme penceresinde gerçek zamanlı olarak yakınlaştırır.
Bu, Otomatik Döndür onay kutusu ve Prob Araç Kutusunun (Görünüm | Diğer Pencereler | Prob Araç Kutusu) Lazer Tarama Ekranı Özellikleri sekmesinde bulunan Yakınlaştır seçenekleriyle yapılır.

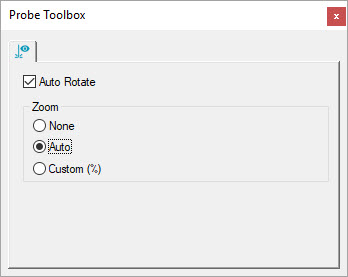

Prob Araç Kutusu - Otomatik Döndür ve Otomatik Yakınlaştır seçenekleri seçili halde Lazer Tarama Ekranı Özellikleri sekmesi
PC-DMIS, varsayılan olarak Yakınlaştır kısmındaki Otomatik Döndür ve Otomatik seçeneğini etkinleştirir.
Otomatik Döndür onay kutusu - Bu onay kutusunu seçtiğinizde, lazer çizgisinin yönelimine bağlı olarak Grafik Görüntüleme penceresinde nokta bulutu otomatik olarak döner. Dönüş tarama yapmıyorken bile olur. Bu, bir tarama geçişi tetiklemeden önce parça üzerinde tarama çizgisini konumlandırmanızı sağlar. Devre dışı bırakıldığında, lazer tararken Grafik Görüntüleme penceresinde hiç dönüş oluşmaz.
Yakınlaştır bölümü - Üç seçeneğiniz bulunur:
Hiçbiri - Bu, otomatik yakınlaştırmayı devre dışı bırakır. Yazılım, Grafik Görüntüleme penceresinde nokta bulutu taramasını göstermek için son manuel kullanıcı tanımlı yakınlaştırma ayarını kullanır.
Otomatik - Bu seçeneği seçerseniz, Grafik Görüntüleme penceresi lazer tarama çizgisinin ortasında konumlanan bir yakın görünüme yaklaştırılır. Parçanın daha fazlasını taradığınızda, toplanan nokta bulutu verilerini göstermek için Grafik Görüntüleme penceresi uzaklaştırır.
Otomatik Yakınlaştır seçeneği seçili halde tarama çizgisini gösteren Grafik Görüntüleme penceresi
Özel (%) - Bu seçeneği seçerseniz, yakınlaştırma yüzdesini ayarlayabilirsiniz. Gerçek parça boyutu (1:1 ilişkili) kullanılarak %100 yakınlaştırma faktörünün ayarlandığını gösterir. Yakınlaştırma yüzdesini, taramanın yakın görünümünü almak için daha büyük veya küçültülmüş boyutta nokta bulutunun daha fazlasını görmek için daha küçük ayarlayabilirsiniz. Örneğin %50 yarım boyut olacaktır.

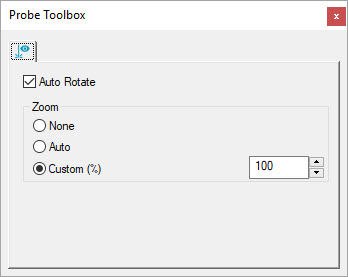

Prob Araç Kutusu - Otomatik Döndür ve Özel (%) Yakınlaştır seçenekleri seçili halde Lazer Tarama Ekranı Özellikleri sekmesi
