Parametre Ayarları iletişim kutusundaki (Düzen | Tercihler | Parametreler) Prob Seçenekleri sekmesinden Leica T-Scan tarayıcılarının özelliklerini ayarlayabilirsiniz.

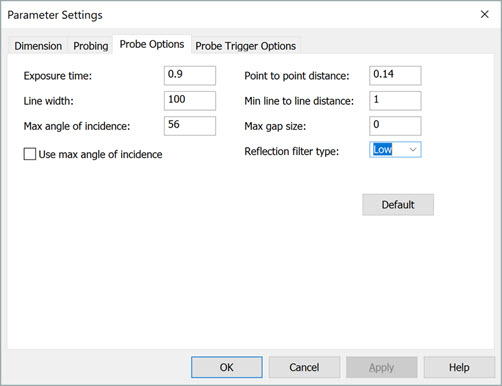

Parametre Ayarları iletişim kutusu - Prob Seçenekleri sekmesi
Mevcut seçenekler şunlardır:
Pozlama süresi - Bu seçenek T-Scan kamerası tarafından pozlama için kullanılacak sürenin uzunluğunu tanımlar. Pozlama süresini ölçmek istediğiniz nesneye uyacak şekilde ayarlayabilirsiniz. Parlak nesneler için kısa pozlama süreleri kullanın (0.25 - 5 ms aralığında). Koyu nesneler için uzun pozlama süreleri kullanın (20 ms'ye kadar).
Çizgi genişliği - Tarama çizgisinin genişliğini maksimum genişliğin %40'ına kadar düşürebilirsiniz. Küçük bir çizgi genişliği seçerseniz, çizgi sıklığını artırabilirsiniz.
Maks geliş açısı - Bu seçenek lazer ışını ile nesnenin yüzeyi arasındaki maksimum geliş açısını tanımlar. T-Scan arayüz yazılımı bu değeri aşan tüm ölçülen noktaları reddeder. Açı ne kadar küçük olursa yazılım o adar az veri toplar, ancak veri kalitesi daha yüksek olur.
Maks geliş açısını kullan onay kutusu - Verilere bir filtre uygulamak için bu onay kutusunu seçin. Filtre, belirtilen Maks geliş açısı değerini aşan geliş açısına sahip olan ölçülen noktaları siler. Bu filtrenin çalışma şeklide yukarıdaki Maks geliş açısı açıklamasında anlatılmıştır.
Noktadan noktaya mesafe - Bu seçenek bir tarama çizgisi içindeki art arda iki nokta arasındaki mesafeyi belirler. Geçerli değerler 0 mm ile 50 mm arasındadır (bunlar dahil).
Min çizgiden çizgiye mesafe - Bu seçenek art arda iki tarama çizgisi arasındaki minimum mesafeyi belirtir. Geçerli değerler 0 mm ile 50 mm arasındadır (bunlar dahil).
Maks boşluk boyutu - Bir tarama çizgisinin içinde boşluklar oluşursa, bunlar enterpolasyon kullanılarak otomatik olarak doldurulabilir. Bu seçenek yazılımın otomatik olarak dolduracağı maksimum boşluk büyüklüğünü belirtir.
Yansıma filtresi türü - Kullanılabilen seçenekler: Standart, Düşük, Orta ve Yüksek. Nesnenizin yansıtıcı özelliklerine en iyi uyan ayarı seçin.
Varsayılan düğmesi - Prob Seçenekleri sekmesindeki seçenekleri varsayılan değerlerine sıfırlamak için bu düğmeye basın.
Değişiklikleri tamamladığınızda Uygula düğmesini tıklatın. PC-DMIS ayarları ölçüm yordamınızın içine ekler.
Düzen penceresinde ölçüm yordamınıza eklenmiş Prob Seçenekleri ayarları örneğin:
OPTIONPROBE/,PT2PTDISTANCE=0.14,LINE2LINEDIST=1,
MAXANGLE=56,USEMAXANGLE=1,FILTERTYPE=1,EXPOSURETIME=0.9,
MAXGAPSIZE=0,LINEWIDTH=100
