Yüzey probu seç.
Menüden (Ekle | Tara | Alan Tarama) Alan Tarama iletişim kutusunu açın veya İzleyici Ölçüm araç çubuğundan Alan Tara düğmesini (
) tıklatın.
Alan Tarama iletişim kutusundan bir Alan Tarama işlemi gerçekleştirmek için ve Alan Tarama komutunu oluşturmak için şu adımları izleyin:
Yüzey probu seç.
Menüden (Ekle | Tara | Alan Tarama) Alan Tarama iletişim kutusunu açın veya İzleyici Ölçüm araç çubuğundan Alan Tara düğmesini () tıklatın.
Alan Tarama iletişim kutusundan, bir Alan Tarama oluşturmak için şu üç yöntemi kullanabilirsiniz:

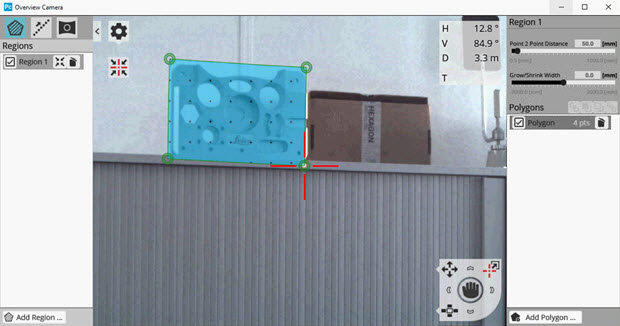

Genel Bakış Kamera penceresinden Alan Tarama bölgesini ve ayarları tanımlayın.

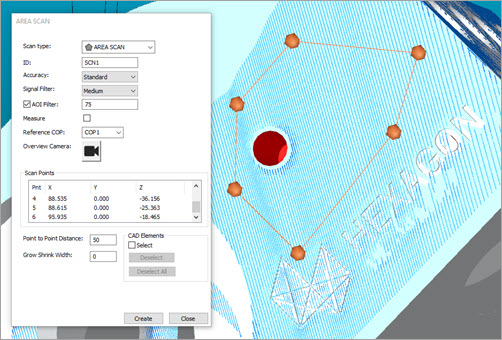

Bir CAD modeliyle hizalandığında Alan Tarama bölgelerini tanımlayın.

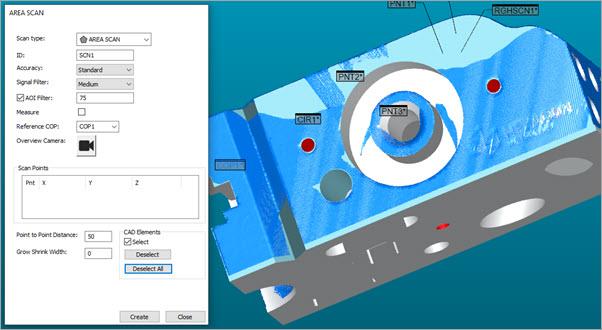

Bir CAD modeliyle hizalandığında seçili CAD yüzeylerinde bir Alan Tarama işlemi gerçekleştirin.
Kimlik alanında taramanız için kimliği güncelleyebilirsiniz veya varsayılan adı kullanabilirsiniz. Bu, PC-DMIS'in Düzen penceresinde görüntülediği tarama komutunun adıdır.
Alan Tarama iletişim kutusunun Doğruluk Ayarları listesinden bir doğruluk seçeneği seçin. Mevcut seçenekler şunlardır: Standart, Hızlı ve Kesin.
Listeden, Sinyal Filtresi seçeneği seçin.
Gerekirse bu filtreyi etkinleştirmek için AOI Filtresi onay kutusunu seçin. Sonra geçerli bir değer yazın.
Ölçümleri iletişim kutusunu kapattıktan hemen sonra başlatmak istiyorsanız Ölç onay kutusunu seçin. Tanım CAD'de bulunduğu sürece bu seçenek PC-DMIS'i Çevrimiçi veya Çevrimdışı modda çalıştırdığınızda kullanılabilir.
Referans COP listesinden bir COP seçin. Bu, PC-DMIS'in taranan nokta bulutu verisini depoladığı yerdir.
PC-DMIS verileri bir nokta bulutunda depoladığından bir Alan Tarama oluşturmak için ölçüm yordamınızda geçerli bir Referans COP Kimliğinizin tanımlı olması gerekir. Listeden bir COP seçmezseniz veya henüz oluşturulmamış birini girerseniz, PC-DMIS yeni bir COP oluşturmak isteyip istemediğiniz soran bir istem görüntüler.
Alan Tarama iletişim kutusundan, Düzenleme penceresine Alan Tarama komutunu eklemek için Oluştur'u tıklatın. Sonra PC-DMIS ana ekranına dönmek için Kapat'ı tıklatın.

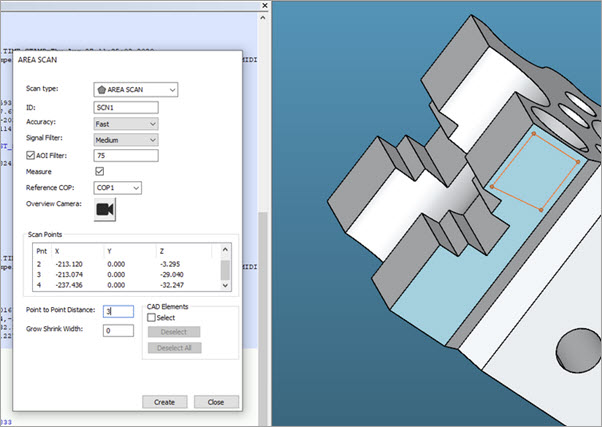

Alan Tarama örneği

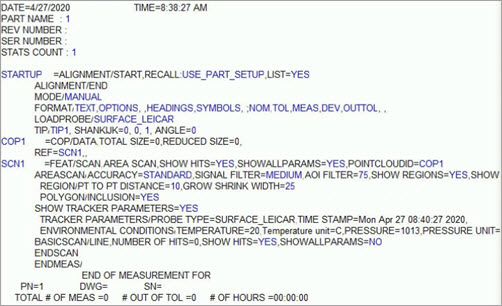

Bölge ayarlarıyla Alan Tarama komutunu gösteren Düzen penceresi örneği
PC-DMIS taramanın yol noktalarını ve XYZ koordinat konumlarını Alan Tarama iletişim kutusunun Tarama Noktaları alanında görüntüler.
Daha fazla bilgi için:
Alan Tarama İletişim Kutusu, Menü, ve Araç Çubuğu Seçenekleri
Değiştirilebilir Taşınabilir Arayüzü
