Bu kutu, özelliği tanımlayan harflerin ve rakamların kombinasyonunu görüntüler.

İmlecinizi bu alandaki bir seçeneğin üzerine getirdiğinizde, seçenekle ilgili bir ekran ipucu görüntülenir.

Bu alanların tümü aşağıda açıklanan öğeleri paylaşır:

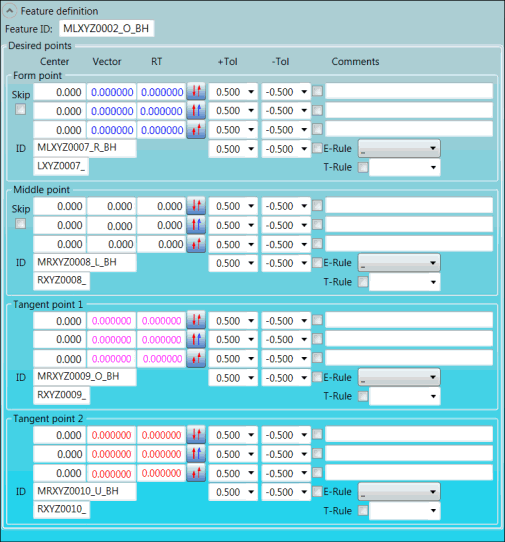

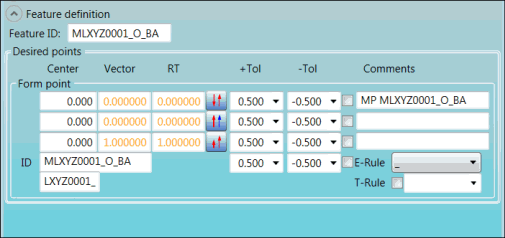

Biçim noktası alanı
Orta nokta alanı
Tanjant noktası 1 alanı
Tanjant noktası 2 alanı

• Merkez kutuları: Bu kutular, özelliğin X, Y ve Z koordinatlarını görüntüler.

• Vektör kutuları: Bu kutular, ölçümün özellik vektörünün I, J ve K değerlerini görüntüler.

• RT kutuları: Nokta değerlendirmesi için özelliğin RT'sinin (rapor vektörü) I, J ve K değerlerini girin.

• +Tol listeleri: X, Y, Z ve RT boyut eksenleri için üst toleransları seçin.

• -Tol listeleri: X, Y, Z ve RT boyut eksenleri için alt toleransları seçin.

• Çıkış X-ekseni, Çıkış Y-ekseni, Çıkış Z-ekseni ve Çıkış RT-ekseni onay kutuları: Düzen Penceresine ve raporlara toleransları yazdırmak için (PC-DMIS, metin olarak görüntülemek üzere bilgileri bir biçimde depolaması için ayarlandığında), yazdırmak istediğiniz her tolerans için onay kutusunu seçin. E-Kural listesinde seçtiğiniz seçeneğe göre değerlendirilmesi gereken her eksen için onay kutusu otomatik seçilir (ve grileştirilir). Bu onay kutularını yalnızca E-Kural listesinde farklı bir seçenek seçerek değiştirebilirsiniz.

• Yorumlar kutuları: Yorumları bu kutulara girin. PC-DMIS, metinsel olarak görüntülenecek bir formatta bilgi depolamak üzere ayarlandığında yorumlar, raporlar içinde boyutların önünde görüntülenir.

• E-Kuralı listesi: Tolere edilecek ekseni tanımlayan E-Kuralını (değerlendirme kuralı) seçin. Bir seçeneğin açıklamasını görüntülemek için, imlecinizi seçeneğin üzerine getirin. Belirlediğiniz seçenek, Kimlik kutusunda Kimliğin bir parçası haline gelir.

• T-Kuralı kutusu: Bu kutuyu, geçerli toleransları bir T-Kuralı'na (tolerans kuralı) kaydetmek için kullanın. Bu, -0,3 ve 0,3 gibi sık kullanılan toleranslar için kullanılır. Ayrıca, mevcut T-Kuralı için toleransları hatırlayabilir ve bir T-Kuralını silebilirsiniz.

• • Geçerli toleransları, +Tol ve -Tol listelerine kaydetmek için, T-Kuralı için T-Kuralı kutusuna bir ad girin, kutuda sağ tıklayın ve Kaydet'i seçin:

Kaydet ve Sil seçenekleri

T-Kuralı listede görünür.

• • Mevcut T-Kuralı için toleransları hatırlamak için listeden kuralı seçin.

  • Bir T-Kuralını silmek için, silmek istediğiniz kuralı seçin, sağa tıklayın ve Sil öğesini seçin.

• Kimlik kutusu: Bu kutuda özelliğin kimliğini görüntüler. Boyutun kimliği bu kutunun altında görünür.

• Atla onay kutusu: İlgili noktayı ölçmek istemiyorsanız bu seçeneği seçin.
