Audi Özelliği İçin Genel Özellik Parametreleri Grubunu Tamamlama

Audi özelliği için genel parametreleri tanımlamak için Genel özellik parametreleri grubunda seçenekleri kullanın.

Özellik Seçenekleri

Aşağıdaki grafikte her özellik için seçenekler gösterilmektedir.

PP özelliği:

PP özelliği için genel özellik parametreleri grubu

PP özelliği için genel özellik parametreleri grubu

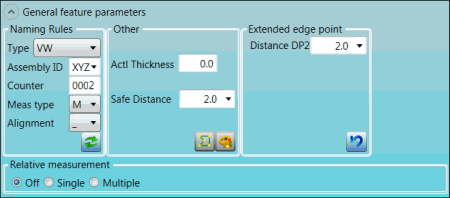

EEP özelliği:

EEP özelliği için genel özellik parametreleri grubu

EEP özelliği için genel özellik parametreleri grubu

Açıklamalar

Aşağıdaki tabloda seçenekler açıklanmaktadır. Görünen seçenekler oluşturduğunuz özelliğe bağlıdır. Bu grupta görüntülenen simgelerin açıklamaları için bkz "Simgeleri Kullanma".

Öğe

Açıklama

Adlandırma Kuralları alanı

Tür listesi: Adlandırma kuralının türünü seçin:

  • Yok: PC-DMIS adlandırma kuralı

  • VW: Volkswagen adlandırma kuralı

Sayaç kutusu: Dört sayı içeren özellik sayacını yazın.

VW türünü seçtiğinizde aşağıdaki seçenekler görünür:

  • Derleme listesi: 3 harfli derleme kimliğini seçin.

  • Ölçüm türü listesi: Ölçüm türünü seçin:

  • M: Seri ölçüm (Messpunkt)

  • F: İşlevsel ölçüm (Funktionsmass)

  • B: Örnekleme incelemesi (Bemusterungspunkt)

  • Q: Rapor ölçümü (Q_Berichtsmass)

  • Hizalama listesi: Hizalamayı seçin:

  • _ : Araç Koordinat Sistemi (RPS-Ausrichtung)

  • Z: Göreli (Bezug zu einem anderem Messelement)

  • A: Yerel hizalama A (lokales Ausrichtsystem A)

  • B: Yerel hizalama B (lokales Ausrichtsystem B)

Diğer alan

Gerçek Kalınlık kutusu: Özelliğin yüzey veya kenar değerlerine bir gerçek değer olarak uygulanacak kalınlığı yazın.

Güvenli Mesafe listesi: Ölçüm öncesi ve sonrası hareket mesafesini yazın.

Çevre noktası özelliği alanı

Mesafe DP1 listesi

Genişletilmiş kenar noktası alanı

Mesafe DP2 listesi

Göreli ölçüm alanı

Kapalı seçeneği: Göreli ölçümü kullanmak istiyorsanız bu seçeneği seçin.

Tek seçeneği: XYZ listesinden tek bir özellik ölçmek için bu seçeneği seçin. XYZ listesi Tek öğesini seçtiğinizde görünür:

Göreli Ölçüm alanı - Tek seçenek

Tek seçenek

Birden Çok seçeneği: X, Y ve Z listelerinden birden fazla özelliği (her eksen için bir) ölçmek için bu seçeneği seçin. Bu listeler Birden Çok öğesini seçtiğinizde görünüz:

Göreli Ölçüm alanı - Çoklu seçenek

Birden Çok seçenek
