İmlecinizi bu alandaki bir seçeneğin üzerine getirdiğinizde, seçenekle ilgili bir ekran ipucu görüntülenir.

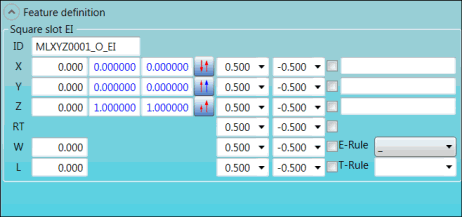

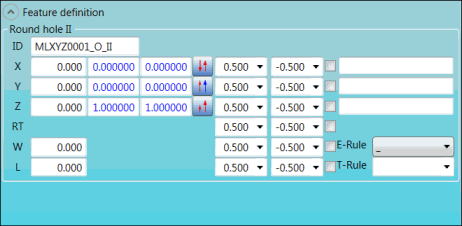

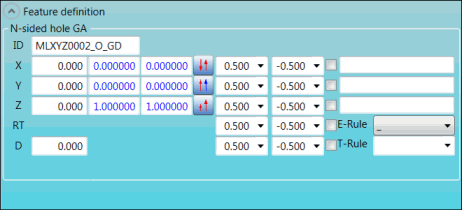

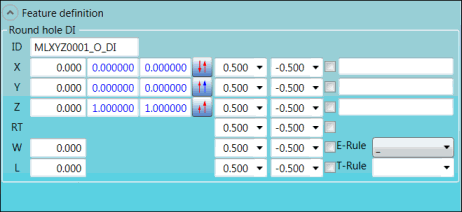

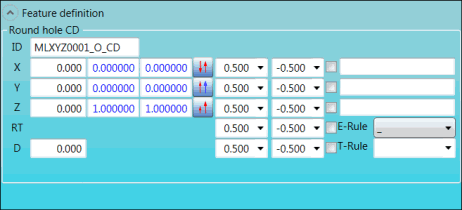

Kimlik kutusu: Bu kutuda özelliğin kimliğini görüntüler. E-Kural listesinde seçtiğiniz seçenek, Kimliğin parçası olur.

X, Y, ve Z Merkez kutuları: Bu kutular, özelliğin merkezinin X, Y ve Z koordinatlarını görüntüler.

I, J, ve K Vektör kutuları: Ölçüm için özelliğin vektörünün I, J ve K değerlerini yazın.

I, J ve K RT kutuları: Noktanın değerlendirilmesi için özelliğin RT'nin (rapor vektörü) I, J ve K değerlerini yazın.

D kutusu: Dairenin çapını yazın.

W kutusu: Yuvarlak yuvanın genişliğini (örn. çapı) yazın.

L kutusu: Yuvarlak yuvanın uzunluğunu yazın.

+Tol listeleri: X, Y, Z, RT ve D (çap) boyut eksenleri için üst toleransları seçin.

-Tol listeleri: X, Y, Z, RT ve D (çap) boyut eksenleri için alt toleransları seçin.

Çıkış X-ekseni, Çıkış Y-ekseni, Çıkış Z-ekseni, Çıkış RT-ekseni ve Çıkış Çapı onay kutuları: Düzen penceresine ve raporlara toleransları yazdırmak için (PC-DMIS, metin olarak görüntülemek üzere bilgileri bir biçimde depolaması için ayarlandığında), yazdırmak istediğiniz her tolerans için onay kutusunu seçin. E-Kural listesinde seçtiğiniz seçeneğe göre değerlendirilmesi gereken her eksen için onay kutusu otomatik seçilir (ve grileştirilir). Bu onay kutularını yalnızca E-Kural listesinde farklı bir seçenek seçerek değiştirebilirsiniz.

Yorumlar kutuları: Yorumları bu kutulara girin. PC-DMIS, metinsel olarak görüntülenecek bir formatta bilgi depolamak üzere ayarlandığında yorumlar, raporlar içinde boyutların önünde görüntülenir.

E-Kuralı listesi: Tolere edilecek ekseni tanımlayan E-Kuralını (değerlendirme kuralı) seçin. Bir seçeneğin açıklamasını görüntülemek için, imlecinizi seçeneğin üzerine getirin. Belirlediğiniz seçenek, Kimlik kutusunda Kimliğin bir parçası haline gelir.

T-Kuralı kutusu: Bu kutuyu, geçerli toleransları bir T-Kuralı'na (tolerans kuralı) kaydetmek için kullanın. Bu, -0,3 ve 0,3 gibi sık kullanılan toleranslar için kullanılır. Ayrıca, mevcut T-Kuralı için toleransları hatırlayabilir ve bir T-Kuralını silebilirsiniz.

• Bir T-Kuralı oluşturmak için, kural için bir ad yazın ve sonra sağ tıklatın. Aşağıdaki seçenekler görüntülenir:

Kaydet ve Sil seçenekleri

Kaydet öğesini seçin. T-Kuralı listede görünür.

• Mevcut T-Kuralı için toleransları hatırlamak için listeden kuralı seçin.

• Bir T-Kuralını silmek için, silmek istediğiniz kuralı seçin, sağa tıklayın ve Sil öğesini seçin.
