Bölüm kesmesine yasla simgesi: Noktayı en yakın bölüm kesmesine yanaştırır.

CAD Kılavuzuna Yapıştır simgesi: Noktayı en yakın kılavuz kesişimine yanaştırır. Kılavuza birleştir işlevselliğini 3B kılavuz gösterilmezken bile kullanabilirsiniz.

Değişiklikleri uygula simgesi: Değişikliklerini uygular ve değerleri yeniler.

Yüzey vektörünü çevir simgesi: Yüzey vektörlerinin yönünü tersine çevirerek vektör oklarının zıt yönü göstermesine neden olur.

Kenar vektörünü çevir simgesi: Kenar vektörlerinin yönünü tersine çevirir.

Son özellikten CAD noktasını al simgesi: Özellik tanımı ayarlarını oluşturduğunuz son özellikten kopyalar.

Ölçüm yordamınız herhangi bir özellik içermiyorsa, bir mesaj görünür ve ölçüm yordamında hiç özelliğin bulunmadığını gösterir.

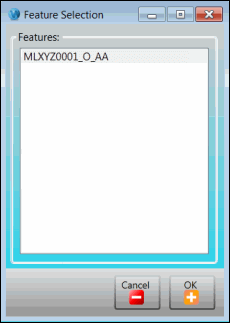

CAD noktası almak için özellik seç simgesi: Özellik tanımı ayarlarını varolan bir özellikten kopyalar. Simgeyi tıklattığınızda, ölçüm yordamınızda her özelliğin kimliğini görüntülemek için Özellik Seçimi iletişim kutusu açılır. Burada, Nokta ölçme ilkesi için AA özelliğinin iletişim kutusunun bir örneği bulunmaktadır:

Kopyalamak istediğiniz ayarın kimliğini seçin ve sonra Tamam düğmesini tıklatın. Herhangi bir ayarı kopyalamadan iletişim kutusunu kapatmak için, İptal düğmesini tıklatın.

Ölçüm yordamınız herhangi bir özellik içermiyorsa, bir mesaj görünür ve ölçüm yordamında hiç özelliğin bulunmadığını gösterir.

Özellik tanımı ayarları ve özellik kimliği hakkında daha fazla bilgi için ilgili yardım konusuna bakın:

• Bir Nokta Özelliği için Özellik Tanımı Grubunu Tamamlama

• Bir Kontur Özelliği için Özellik Tanımı Grubunu Tamamlama

• Bir Delik Özelliği için Özellik Tanımı Grubunu Tamamlama

• Hizalama ve Boşluk Özellikleri İçin Özellik Tanımı Grubunu Tamamlama

Değişiklikleri uygula simgesi: Değişikliklerini uygular ve değerleri yeniler.

Yol Çizgilerini Göster simgesi: Prob, işaretli özellikleri ölçerken parçada probunuzun aldığı yol çizgilerini görüntüler. Bu çizgilere yol çizgileri denir. Yol çizgileri, probunuzun aldığı yolu önizlemenize ve olası çarpışma alanlarında sorun gidermenize yardımcı olur.

Noktalar Alanı simgesi: Noktaların alındığı alanı gösterir. Noktalar ve kontür noktaları için küreler noktalarda çizilir. Delikler için nokta çizilir.

Ölçüm ilkelerine göre değerleri sıfırla simgesi: Alandaki değerleri varsayılan değerlerine sıfırlar.

Rapor vektörünü çevir veya RT Vektörünü Çevir simgesi: Rapor (RT) vektörünü tersine çevirir.

Rapor vektörünü sıfırla veya RT Vektörünü Sıfırla simgesi: Rapor (RT) vektörünü sıfırlar.

Rapor vektörünü normalleştir veya RT Vektörünü Normalleştir simgesi: Rapor (RT) vektörünü 1'e normalleştirir.
