Bu kutu, özelliği tanımlayan harflerin ve rakamların kombinasyonunu görüntüler.

Fare imlecinizi bu alandaki bir seçeneğin üzerine konumlandırdığınızda, seçenekle ilgili bir ekran ipucu görüntülenir.

Bu alanların tümü aşağıdaki öğeleri paylaşır:

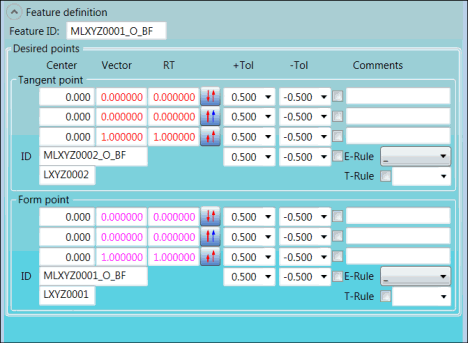

Şekil noktası alanı (BF, BH, BK ve BP)

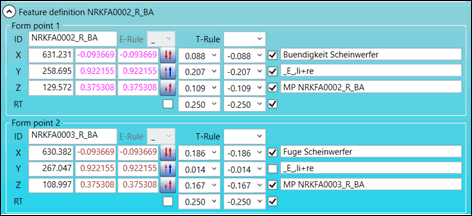

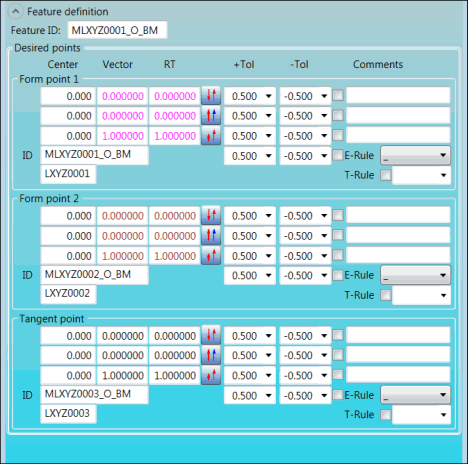

Şekil noktası 1 ve Şekil noktası 2 alanları (BA, BM ve BN)

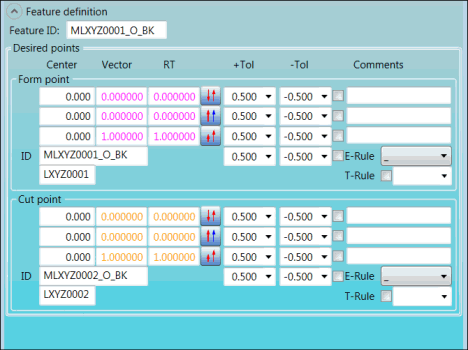

Kesme noktası alanı (BK)

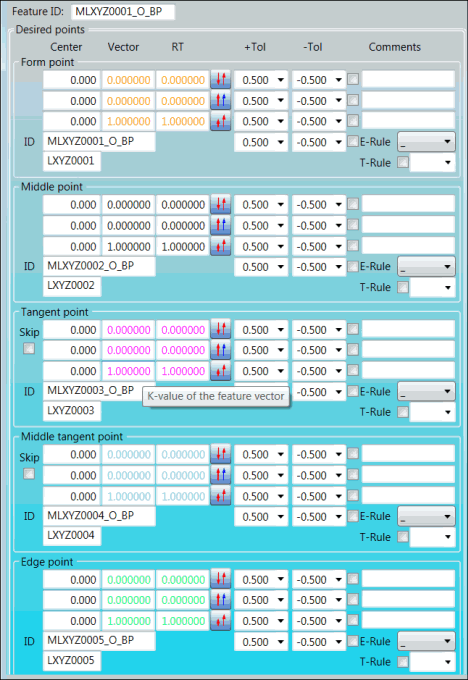

Kenar noktası alanı (BP)

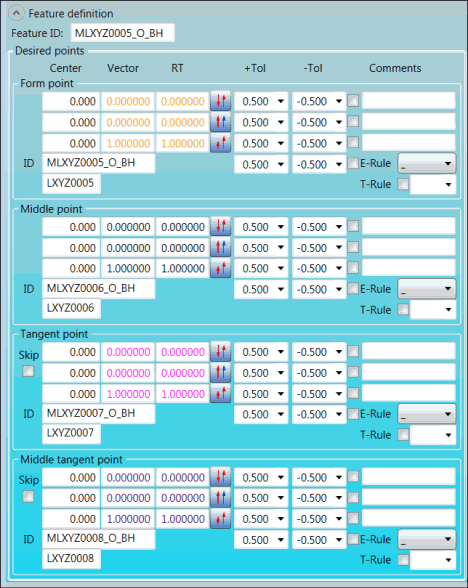

Tanjant noktası alanı (BF, BH, BM, BN ve BP)
Merkez tanjant noktası alanı(BH ve BP)

• Merkez kutuları: Bu kutular, özelliğin X, Y ve Z koordinatlarını görüntüler.

• Vektör kutuları: Bu kutular, ölçümün özellik vektörünün I, J ve K değerlerini görüntüler.

• RT kutuları: Nokta değerlendirmesi için özelliğin RT'sinin (rapor vektörü) I, J ve K değerlerini girin.

• +Tol listeleri: X, Y, Z ve RT boyut eksenleri için üst toleransları seçin.

• -Tol listeleri: X, Y, Z ve RT boyut eksenleri için alt toleransları seçin.

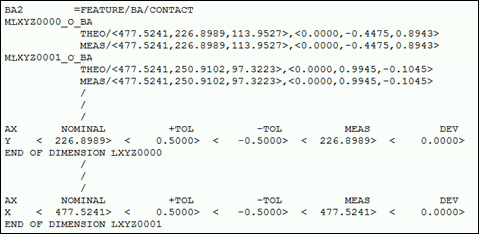

• Çıkış X-ekseni, Çıkış Y-ekseni, Çıkış Z-ekseni ve Çıkış RT-ekseni onay kutuları: Düzen Penceresine ve raporlara toleransları yazdırmak için (PC-DMIS, metin olarak görüntülemek üzere bilgileri bir biçimde depolaması için ayarlandığında), yazdırmak istediğiniz her tolerans için onay kutusunu seçin. E-Kural listesinde seçtiğiniz seçeneğe göre değerlendirilmesi gereken her eksen için onay kutusu otomatik seçilir (ve grileştirilir). Bu onay kutularını yalnızca E-Kural listesinde farklı bir seçenek seçerek değiştirebilirsiniz.

• Yorumlar kutuları: Yorumları bu kutulara girin. PC-DMIS, metinsel olarak görüntülenecek bir formatta bilgi depolamak üzere ayarlandığında yorumlar, raporlar içinde boyutların önünde görüntülenir.

• E-Kural listesi: Tolere edilen ekseni tanımlayan E-Kural (değerlendirme kuralı) öğesini seçin. Bir seçeneğin açıklamasını görüntülemek için, fare işaretçinizi seçeneğin üzerine getirin. Seçtiğiniz seçenek kimlik kutusunda Kimliğin parçası haline gelir.

• T-Kuralı kutusu: Bu kutuyu, geçerli toleransları bir T-Kuralı'na (tolerans kuralı) kaydetmek için kullanın. Bu, -0,3 ve 0,3 gibi sık kullanılan toleranslar için kullanılır. Ayrıca, mevcut T-Kuralı için toleransları hatırlayabilir ve bir T-Kuralını silebilirsiniz.

• • Geçerli toleransları, +Tol ve -Tol listelerine kaydetmek için, T-Kuralı için T-Kuralı kutusuna bir ad girin, kutuda sağ tıklayın ve Kaydet'i seçin:

Kaydet ve Sil seçenekleri

T-Kuralı listede görünür.

• • Mevcut T-Kuralı için toleransları hatırlamak için listeden kuralı seçin.

  • Bir T-Kuralını silmek için, silmek istediğiniz kuralı seçin, sağa tıklayın ve Sil öğesini seçin.

• Kimlik kutusu: Bu kutuda özelliğin kimliğini görüntüler. Boyutun kimliği bu kutunun altında görünür.

Merkez noktası alanı (BH ve BP): Tam bir açıklama için, VW 101 26: 2011-03 standardındaki MID_PT öğesine bakın.

Atla onay kutusu (BH ve BP): Bu seçenek, opsiyonel tanjant ve merkez tanjant noktaları için kullanılabilir. İlgili tanjant noktasını ölçmek istemiyorsanız bu onay kutusunu seçin.

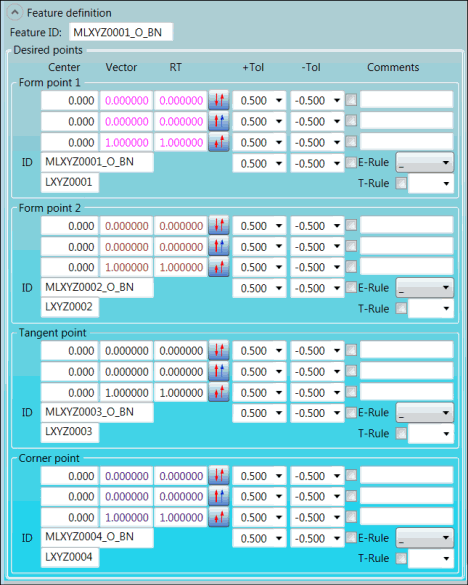

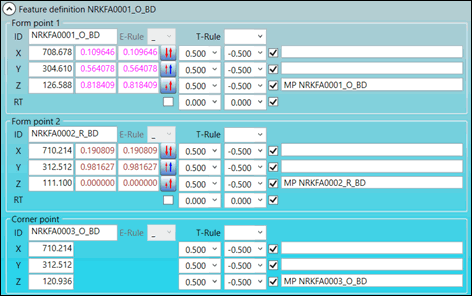

Köşe noktası alanı (BN): Tam bir açıklama için, VW 101 26: 2011-03 standardındaki COR_PT öğesine bakın.
